Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2061M

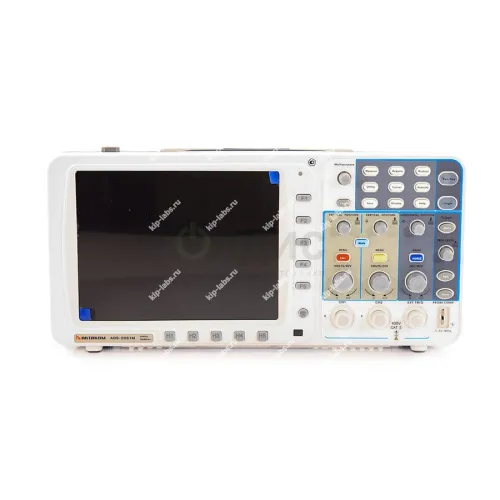

Назначение и принцип: Осциллограф цифровой ADS-2061M
Осциллограф цифровой ADS-2061M используют для регистрации временных форм электрических сигналов и анализа поведения электрических цепей, что позволяет оперативно выявлять отклонения в работе электронных модулей; прибор выпускает Актаком.
Функциональные опции
Прибор предлагает набор режимов захвата, разнообразные триггерные алгоритмы и базовые измерительные функции, при этом доступны средства записи и сохранения результатов, что облегчает документирование серий испытаний; этот функционал характерен для ряда осциллографов.
Серия ADS-2хх1M и ADS-2хх1MV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Модель представляет собой двухканальный цифровой запоминающий осциллограф гибридного типа: конструкция рассчитана на настольную установку, но низкая толщина корпуса и возможность работы от батареи делают устройство пригодным и для переносного применения. Встроенная справочная информация выводится на экран, что исключает потерю «Руководства по эксплуатации».
Система синхронизации поддерживает 5 типов запуска: фронт, видео, скорость нарастания, длительность импульса и поочередный запуск, что расширяет возможности захвата нестандартных форм сигналов. Реализовано 20 автоматических видов измерений. Имеется VGA-выход для подключения внешнего монитора или телевизора, что особенно полезно в учебном процессе.
В комплекте поставки идут два вида бесплатного программного обеспечения: AKTAKOM DSO Soft и более функциональная AKTAKOM DSO-Reader Light с расширенными средствами обработки сигнала, включая фильтрацию, программное прореживание, БПФ (10 типов окон), 3 типа персистенции; доступно сохранение в форматы AUL, *bmp, *wmf, *emf, масштабирование, настройка цветовой схемы, курсорные и автоизмерения.

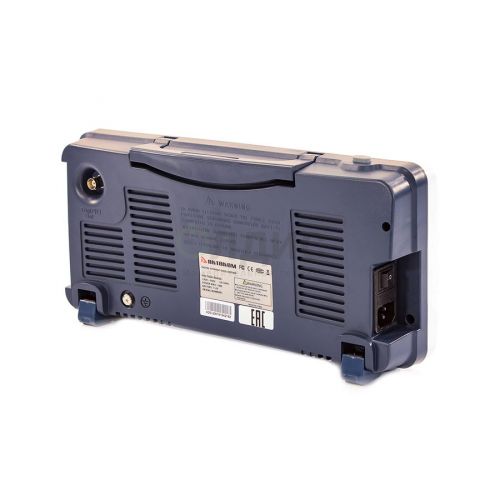

Конструкционно корпус осциллографа выполнен тонким - всего 7 см, а масса прибора составляет 1,8 кг, при этом предусмотрены ножки для двух положений эксплуатации. Экран - цветной ЖК-дисплей диагональю 8" (20,3 см) с разрешением 800 × 600 и палитрой 65536 цветов; необычное место для батареи расположено снизу, и её ресурса хватает для автономной работы в течение нескольких часов.
Сферы использования
ADS-2061M применяют при наладке печатных плат и диагностике электронных блоков; аппарат используют для первичного контроля форм сигналов и последовательной проверки узлов, что упрощает процесс пошаговой проверки и отладки. В работе уместны дискретность входов и опции самокалибровки; при калибровке эти характеристики учитывают при оценке пригодности прибора для конкретных процедур.
Дополнительная комплектация:
- SDS батарея, для осциллографа
- Актаком DSO-Soft, программное обеспечение
- SDS bag, cумка для осциллографа
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 60 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Максимальная дискретизация (реальное время) | 500 Мвыб/сек (250 Мвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10пФ±5пФ | ||
| Учет ослабления пробников | 1X,10X,100X,1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 0,5 Выб/сек ~ 500 Mвыб/сек (один канал), 0,5 Выб/сек ~ 250 Мвыб/сек (два канала) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 млн. точек на каждый канал | ||
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0,4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±10 делений | ||
| Полоса пропускания для аналогового периодического сигнала | 60 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤5,8 нс (типичное) | ||
| Погрешность коэффициент усиления | ±3% | ||
| Погрешность коэффициент усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0,05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / ,FFT | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота (типичное) | 1 кГц прямоугольного сигнала | ||
| Система запуска | |||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0,3 деления | |
| EXT | ±(40 мВ + 6% от утановленного значения) | ||
| EXT/5 | ±(200mV +6% от утановленного значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий | |
| чувствительность | 0,3 деления | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
| Основные технические характеристики | |||
| Тип дисплея | диагональ 8” , ЖК, TFT матрица | ||
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | ||
| Количество цветов | 65536 цветов | ||
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MОм | ||
| Частота (типичное) | Меандр 1 кГц | ||
| Интерфейс для связи с ПК | USB 2.0, LAN, RS-232 | ||
| Интерфейс сохранение | USB (форматы файлов *.bmp и *.bin) | ||
| Модуль Годен/Негоден | Встроенный | ||
| Питание | |||
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | ||
| Потребляемая мощность | <18 Вт | ||
| Предохранитель | 1 A, T тип, 250 В | ||
| Батарея питания (опция) | 4000 мАч / 3,7 В | ||
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) | ||
| Вес | Около 1,82 кг | ||
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2061M | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49918-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
