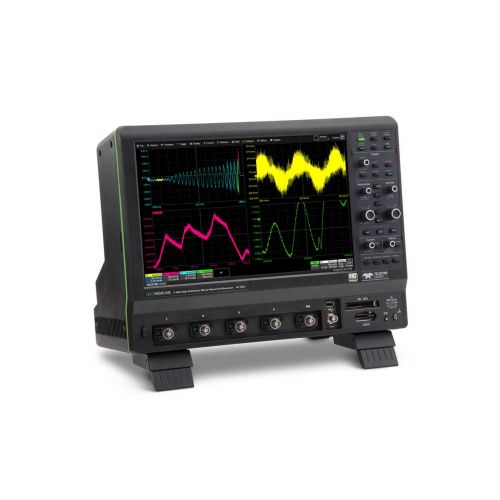

Осциллограф цифровой HDO9204R-MS

Описание модели: Осциллограф цифровой HDO9204R-MS

Осциллограф HDO9204R-MS служит для измерений и исследования электрических сигналов; изготовитель - Teledyne LeCroy. Прибор относится к классу осциллографы и одновременно входит в линейку радиоизмерительные приборы.

Устройство оснащено средствами захвата форм сигналов и их цифровой обработки, что позволяет анализировать как короткие импульсы, так и сложные способы модуляции; при этом интерфейсы и визуализация упрощают интерпретацию результатов измерений. Дополнительно возможна постановка дискретных отсчетов, локальная самокалибровка и использование интерфейса RS-232C - такие опции применимы без изменения основной функциональной схемы.

Преимущества

• Понятный пользовательский интерфейс с расширенными возможностями отображения сигналов и их представления.
• Многообразие режимов захвата и развёрнутых триггерных схем для работы со сложными сигналами.
• Набор инструментов для анализа и во временной, и в спектральной областях включён в один пакет.
• Стандартные интерфейсы обеспечивают интеграцию прибора в лабораторные и производственные стенды.

Область применения

• Научно-исследовательские задачи и разработка электронных устройств.
• Отладка печатных плат и проверка узлов в условиях серийного производства.
• Проведение тестов и сертификационных измерений.
• Применение в учебных лабораториях и практических курсах для специалистов; также прибор годится для прикладных измерительных работ.

Краткое описание цифрового осциллографа HDO9204R

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц
• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)
• Логический анализатор 16 цифровых каналов (HDO9000-MS)
• Разрядность АЦП: 10 бит
• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)
• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)
• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (39,1 см)
