Кратко о модели: АСК-3102 1Т Двухканальный USB осциллограф - приставка + анализатор спектра
АСК-3102 1Т представляет собой компактную приставку к ПК с двумя входными каналами, которая объединяет в себе функции осциллографа и спектрального анализатора. Устройство рассчитано на выполнение измерений и исследование электрических сигналов в лабораторных и сервисных условиях.
Производитель - Актаком, при этом прибор подключается к компьютеру через USB, что даёт возможность передавать данные и сохранять осциллограммы для последующей обработки; модель также относится к осциллографы.
Ключевые особенности
- Наличие двух каналов обеспечивает одновременное снятие сигналов.
- Связь с ПК реализована через USB для передачи результатов и удалённого управления.
- Встроенный спектральный анализатор позволяет исследовать частотные компоненты сигналов.
- Совместимость с типовыми осциллографическими щупами и кабельными соединениями.

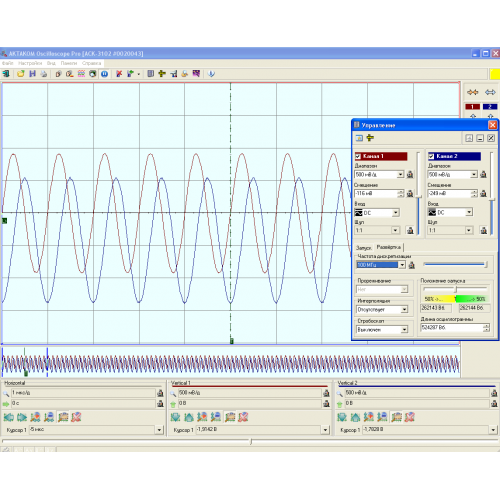

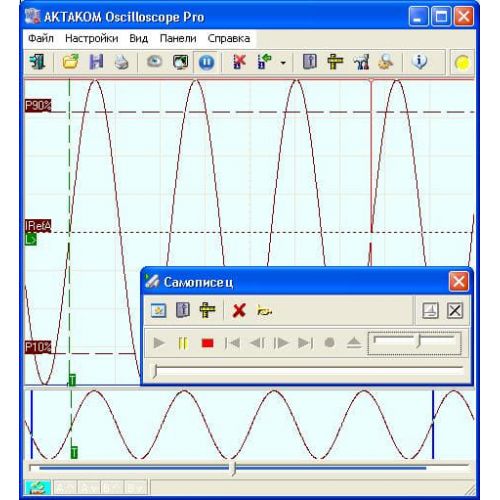

- Программное обеспечение включает средства записи, визуализации и дальнейшей обработки измерений.
Где применяется
Устройство применяют в лабораториях, на испытательных стендах и в сервисных мастерских, что позволяет проводить как временной, так и частотный анализ сигналов; благодаря этому АСК-3102 1Т востребован при наладке и тестировании электронных схем.
USB-порт облегчает интеграцию с системами автоматизированного сбора данных. При необходимости реализуется удалённый контроль и архивирование результатов.
Для ряда задач уместна дискретность измерений, что помогает адаптировать прибор под специфические требования пользователя.
Комплект поставки АСК-3102 1Т:
- USB осциллограф
- руководство по эксплуатации
- паспорт
- Программное обеспечение
Дополнительная комплектация АСК-3102 1Т:
- осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
- кабель USB-мини тип А-B для соединения прибора с ПК

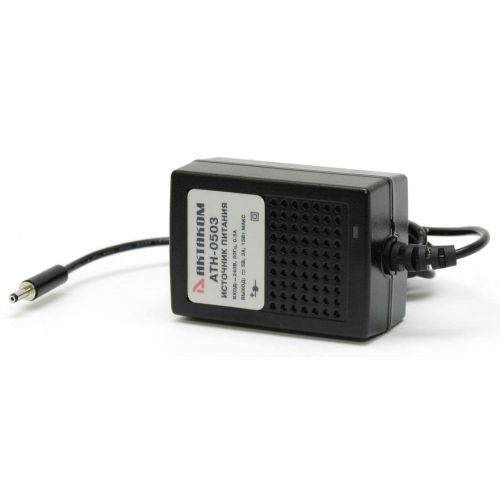

- сетевой адаптер AKTAKOM ATH-0503
- осциллографические щупы HP-9258 (1:100, 250 МГц)
- BNC кабель PTL-923 и PTL-924
- Кейс непрозрачный 37-1/ прозрачный 37-10
- Кабель соединительный АСА-5031
- Программное обеспечение
Описание двухканального USB осциллографа и анализатора спектра АСК-3102 1Т:

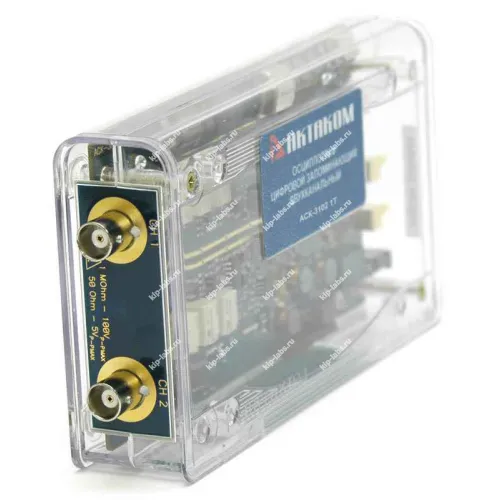

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа АСК-3102 1Т выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
Отличительные особенности USB осциллографа АСК-3102 1Т:
- 2 независимых канала с полосой пропускания до 100 МГц
- буфер записи до 128 кБ на канал (определяется пользователем)
- произвольно выбираемая длина предзаписи/послезаписи
- высокая чувствительность (от 10 мВ/дел)
- автоматическая настройка на входные сигналы
- расширенные режимы синхронизации

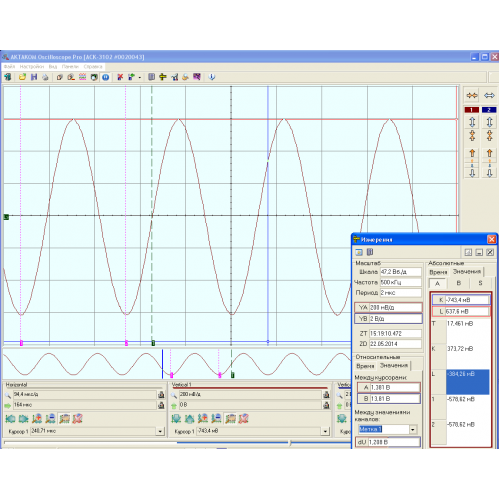

- большой выбор курсорных и автоматических измерений
- статистические измерения и построение гистограмм

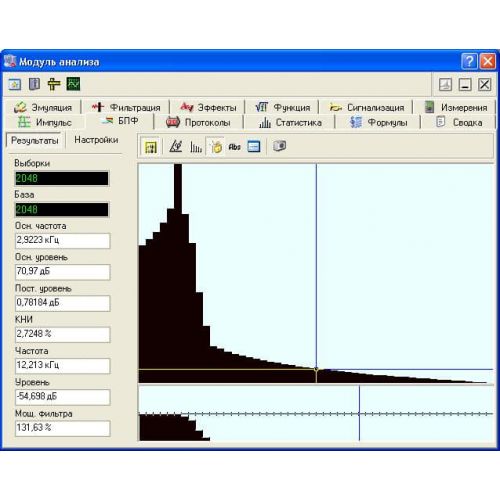

- анализатор спектра (БПФ)
- цифровой люминофор
- аварийная сигнализация
- подключение к ПК через USB 2.0

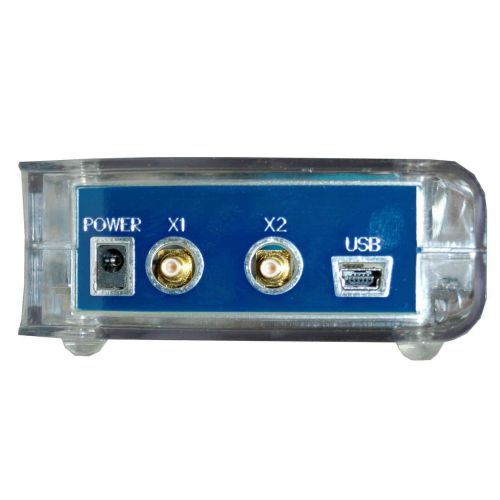

- вх./вых. внешней синхронизации (совместимость - ТТЛ)
Технические характеристики АСК-3102 1Т:
| Характеристики | Значения |
|---|---|
| Частота дискретизации (стробоскопический режим) | 10 ГГц |
| Частота дискретизации (режим реального времени) | 100 МГц |
| Коэффициент вертикального отклонения | 10 мВ/дел...10 В/дел с шагом 1-2-5 |
| Разрешение | 8 бит |
| Частотный диапазон по уровню –3 дБ | 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC) |
| Входное сопротивление | 1 МОм или 50 Ом |
| Максимальное входное напряжение | ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы) | амплитуда - не менее 20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс |
| Диапазон значений коэффициента развертки | 10 нс/дел....0,1 с/дел |
| Калибратор | 1 кГц, 3 В от пика до пика |
| Питание | +5 В |
| Масса | 0,19 кг |
| Габаритные размеры | 150x85x32 мм |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 25 |
