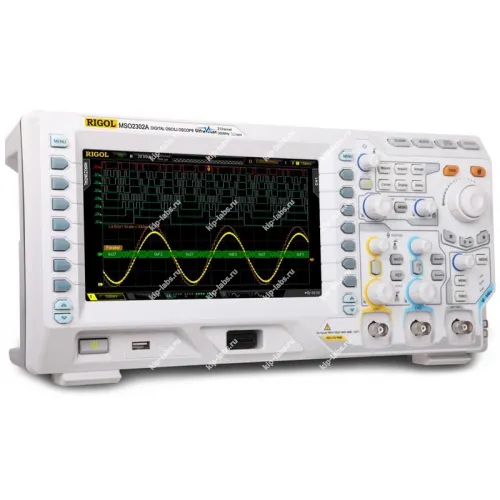

Осциллограф смешанных сигналов цифровой RIGOL MSO2302A

Описание модели: Осциллограф смешанных сигналов цифровой RIGOL MSO2302A

Осциллограф смешанных сигналов RIGOL MSO2302A выполняет одновременный анализ аналоговых и цифровых линий, что позволяет упростить диагностику и наладку смешанных схем.

Устройство совмещает захват аналоговых каналов и мониторинг логических входов, при этом это даёт возможность синхронно контролировать переходы и временные соотношения; модель относится к классу осциллографы.

Кроме того, при выборе оборудования необходимо учитывать характеристики дискретизации и доступные интерфейсы связи. Это помогает точнее подобрать прибор для конкретной измерительной задачи.

Преимущества

Конструкторские решения ориентированы на оперативное подключение зондов и получение воспроизводимых результатов, при этом сокращается время подготовки к измерениям.

• Синхронная обработка аналоговых и цифровых сигналов
• Разнообразие режимов триггера и измерительных инструментов
• Средства для синхронизации и анализа переходных процессов
• Небольшие габариты и удобный интерфейс
• Поддержка стандартных сценариев отладки электронных устройств

Область применения

Также прибор применяют при разработке и тестировании электронных устройств. Это делает его востребованным на стадиях прототипирования и ремонта.

• Проектирование и наладка печатных плат
• Исследование цифровых шин и логических цепей
• Лабораторные работы и учебные курсы по электронике
• Диагностика и ремонт электронных устройств

Описание двухканального цифрового осциллографа смешанных сигналов RIGOL MSO2302A

Двухканальный цифровой осциллограф смешанных сигналов RIGOL MSO2102A представляет собой эволюционировавшую и существенно доработанную версию приборов серии RIGOL DS2000. В ней применена технология отображения сигнала UltraVision, ранее использовавшаяся в старших моделях DS4000 и DS6000.

Модель RIGOL MSO2102A получила улучшенные параметры, дополнительные режимы запуска и расширенные возможности анализа сигналов.

Цифровая модель RIGOL MSO2302A имеет полосу пропускания 300 МГц и частоту дискретизации 2 Гвыб/сек. При этом прибор оснащён 2 аналоговыми каналами.

При необходимости полезно учитывать дискретность и опции самокалибровки.

Интерфейсы типа RS-232C могут оказаться удобными при интеграции с существующими тестовыми стендами.

• Полоса пропускания 300 МГц;
• Максимальная частота дискретизации в режиме реального времени: 2 Гвыб/c;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN;
• Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;

• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;
