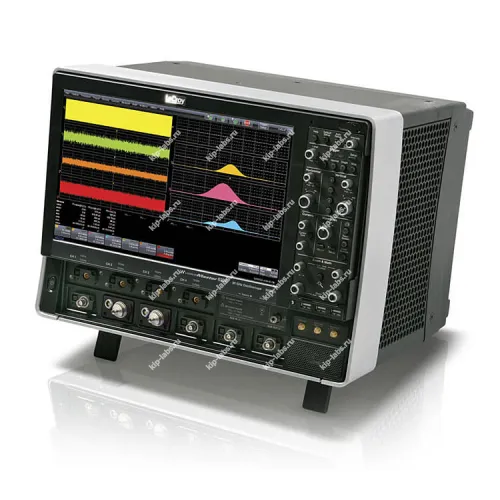

Осциллограф цифровой запоминающий SDA 813Zi-B-R

Описание модели: Осциллограф цифровой запоминающий SDA 813Zi-B-R

SDA 813Zi-B-R - цифровой запоминающий осциллограф от Teledyne LeCroy, созданный для регистрации и последующего анализа электрических сигналов. Устройство рассчитано на работу в лабораторных условиях и на испытательных стендах.

Модель относится к группе осциллографы и предназначена для отображения, сохранения и первичной обработки сигналов, при этом предусмотрены режимы дискретизации и самокалибровки. Дополнительно отмечу, что возможности дискретизации и самокалибровки полезны при повторяемых сериях измерений.

Преимущества

• Многоканальная конструкция обеспечивает одновременный захват нескольких сигналов, что облегчает параллельное измерение.
• Набор инструментов для визуальной и математической обработки позволяет оперативно получать параметры исследуемых сигналов.
• Реализованы гибкие триггерные режимы и варианты синхронизации для точной постановки условий запуска.
• Также присутствует поддержка стандартных интерфейсов для интеграции в испытательные стенды.

Область применения

• Лабораторные исследования и прикладные измерения.
• Отладка и тестирование электронных плат и модулей.
• Поверочные и квалификационные испытания оборудования.
• Использование на учебных и демонстрационных стендах.

Краткое описание цифрового запоминающего осциллографа SDA 813Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
