Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO4072C

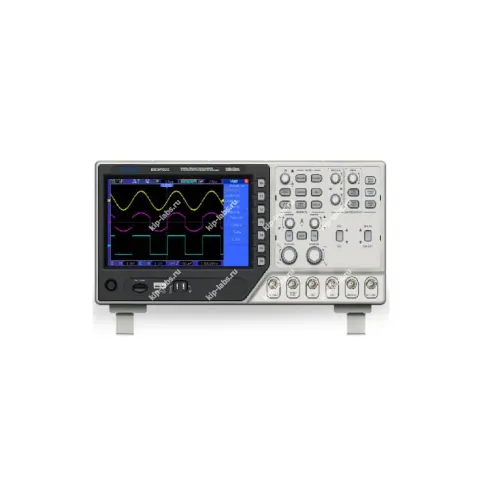

Назначение и принцип: Hantek DSO4072C настольный осциллограф
Этот настольный осциллограф применяется для регистрации и анализа временных форм электрических сигналов в лабораторных, сервисных и производственных задачах. При этом аппарат разработан компанией Hantek и ориентирован на исполнение функций диагностики, наладки и контроля схем.
Устройство имеет 7-дюймовый экран с разрешением 800*480 и отдельные клавиши управления для каждого канала, времени, триггера и мультиметра; при этом через интерфейс USB 2.0 и режим usb host осциллограф можно подключать к ПК для управления и обмена данными. Модель также относится к списку осциллографы и обеспечивает обновление кадров на уровне 2500 кадров и дискретизацию 1ГГц с эквивалентным режимом до 25ГГц.
Функциональные опции
При эксплуатации аппарат предоставляет набор инструментов для анализа сигнала; ниже перечислены ключевые опции и режимы работы.
- Дизайн промышленного уровня и отдельные клавиши управления для каждого диапазона и мультиметра.
- 7 дюймов, разрешение 800*480 для отображения форм сигналов.
- Интерфейс USB 2.0 и режим usb host для связи с ПК и внешними устройствами.
- Высокая скорость обновления - 2500 кадров для плавного представления транзиентов.
- Частота дискретизации 1ГГц, эквивалентный режим до 25ГГц для анализа высокочастотных компонентов.
- Спектральный анализ (FFT), арифметика сигналов (+, -, *, /), режим X-Y и 23 вида автоматических измерений, а также проверка по шаблону.
- Несколько режимов триггера, отдельная база времени для ALT-триггера что позволяет одновременно наблюдать сигналы с разными частотами; предусмотрен видео-триггер.
- Возможность записи и сохранения форм сигналов для последующего анализа.
- Встроенный генератор СПФ с диапазоном до 25 МГц.
Сферы использования
На практике прибор применяют при наладке электронных плат, диагностике и контроле качества отдельных узлов. При эксплуатации осциллограф используют для тестирования цифровых и аналоговых трактов, а также для оценки переходных процессов.
При калибровке уместна дискретность настроек времени и уровня триггера, что упрощает точную привязку к исследуемым событиям; нейтрально отмечаем, что подобные параметры влияют на воспроизводимость измерений и удобство работы.
Комплект поставки DSO-4072C:
- Цифровой осциллограф Hantek DSO-4072C - 1 шт.
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
- Кабель BNC-BNC (1 шт)
Технические характеристики Hantek DSO-4072C:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 70 МГц |
| Время нарастания (Rise Time) | 5 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (вход 1:1) | КАТ I и КАТ II: 30В rms КАТ III: 15В Rms КАТ II: уменьшается на 20дб/декаду свыше 100кГц до 1.3Впик AC на 3МГц и выше. Для несинусоидального сигнала пик должен быть менее 45В. Превышение 30В болжно быть менее 100мс. Среднеквадратичный уровень сигнала включая постоянную составляющую не должен превышать 30В. При использовании щупа 1:10 (в комплекте) напряжение может быть в 10 раз больше. |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 40K |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Вывод сигнала произвольной формы | |
| Частота | от 0 до 25MHz |
| ЦАП | 2K - 200MHz регулируемый |
| Каналы | 1 канал вывода сигнала |
| Длительность сигнала | 2К точек |
| Вертикальное разрешение | 12 бит |
| Частотная стабилизация | <30ppm |
| Амплитуда | +3.5V Max. |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | 50mA Iпик=50mA |
| Пропускная полоса | 25 МГц |
| Искажения | -50dBc (1КГц), -40dBc (10 КГц) |
| Частотомер | |
| Частота | 0 - 50 МГц |
| Входная амплитуда | 400m до 18V (от пика до пика) |
| Развязка | DC |
| точность частоты | +- ошибка базы времени +- отсчет |
| Входной импеданс | >100К |
| Генератор шаблонов сигнала | |
| Разрешене | 12 бит генератор и 6 бит цифровой вход |
| Тип | LVCMOS |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
