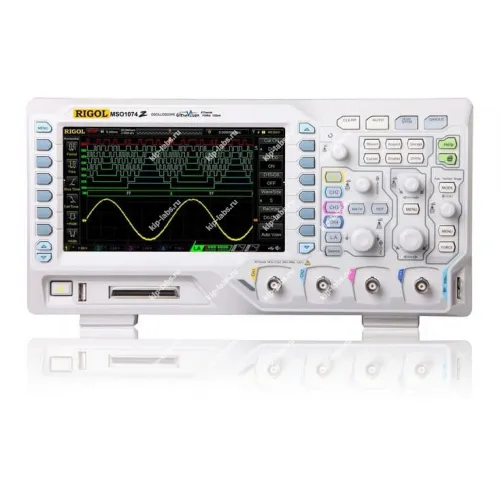

Осциллограф RIGOL MSO1074Z PLUS

Назначение и принцип: Осциллограф RIGOL MSO1074Z PLUS

Этот прибор применяют для записи и анализа временных форм электрических сигналов в лабораторных исследованиях и сервисном обслуживании, при этом RIGOL встроил инструменты для захвата и предварительной обработки входных данных.

Прибор относится к классу цифровых осциллографов. В работе его используют для диагностики аналоговых и цифровых трактов, а дополнительную информацию можно получить в разделе осциллографы.

Функциональные опции

• Захват и отображение временных форм с возможностью постобработки
• Поддержка логического анализа MSO для комбинированной оценки аналоговых и цифровых линий
• Набор режимов триггерования для стабильного выделения событий
• Функции математической обработки сигналов и сравнения форм
• Экспорт данных и интеграция с внешними средствами анализа

Сферы использования

На практике MSO1074Z PLUS задействуют при отладке печатных плат и при проверке линий передачи; при эксплуатации прибор также применяют для фиксации редких и нестабильных артефактов в сигналах.

При калибровке и в ходе сравнительных испытаний учитывают дискретность измерений, что облегчает сопоставление результатов. Учёт дискретности измерений часто оказывается важным при сравнении данных; кроме того возможна интеграция с внешними системами сбора через стандартные интерфейсы (например, RS-232C).

Краткое описание цифрового четырехканального осциллографа RIGOL MSO1074Z PLUS:

RIGOL MSO1074Z - бюджетный цифровой осциллограф реального времени смешанных сигналов. Он оснащён встроенным логическим анализатором на 16 каналов и крупным 7-ми дюймовым (17,78 мм по диагонали) экраном.

Модель RIGOL MSO1074Z с полосой пропускания в 70МГц имеет 4 аналоговых входных канала. Частота дискретизации составляет 250 Мвыб/сек при задействовании 3 или 4-х каналов одновременно, 500 Мвыб/сек при использовании 2-х каналов и 1 Гвыб/сек при подключении 1-го канала.

Также предусмотрены 16 цифровых входных каналов для отладки цифровых схем; при одновременной работе всех 16 каналов частота дискретизации равна 500 Мвыб/сек, а при задействовании до 8-ми каналов - 1 Гвыб/сек.

Максимальная скорость запоминания достигает до 30 000 осциллограмм в секунду, при этом опционально возможно увеличение размера записи и воспроизведения сигнала до 60 000 кадров в секунду; прибор имеет встроенный 2-х канальный генератор сигналов с максимальной частотой до 25 MГц.

Цветной LCD экран высокого разрешения увеличен до 7 дюймов по диагонали (вместо 5.5 дюйма у более ранних моделей RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E), что улучшает эргономику работы и расширяет применение прибора при разработке и ремонте современной электроники, включая средства связи 4 го поколения.

Для осциллографов марки RIGOL характерны компактный дизайн, небольшие габариты и широкий набор встроенных измерительных функций; эти качества доступны и в модели MSO1074Z.

В бюджетных приборах применена инновационная разработка UltraVision, ранее использовавшаяся в более дорогих моделях серий RIGOL DS4000 и RIGOL DS6000; это повышает привлекательность линейки RIGOL MSO1000Z-S. UltraVision - технология экранного представления и обработки входного сигнала, она обеспечивает отображение сигнала с 256 градациями яркости и систему фильтрации шумов в реальном времени.

Функциональные возможности осциллографа RIGOL MSO1074Z PLUS:

• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• большая глубина записи до 12 миллионов точек (опционально до 24М точек);

Основные технические характеристики осциллографов RIGOL MSO1074Z PLUS:

Комплект поставки:
