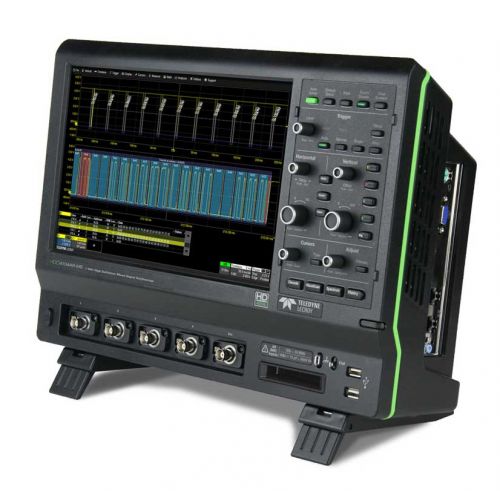

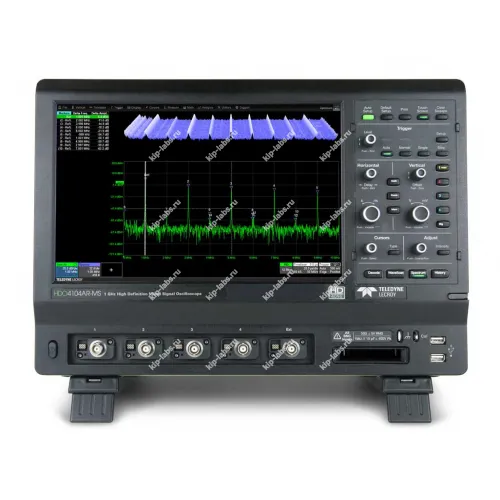

Осциллограф цифровой запоминающий HDO4024AR

Назначение и принцип: Осциллограф цифровой запоминающий HDO4024AR

Устройство HDO4024AR предназначено для регистрации временных форм сигналов и последующего анализа их параметров, при этом применяется для фиксации и документирования отклонений в измеряемых сигналах. Производитель - Teledyne LeCroy, что облегчает внедрение осциллографа в имеющиеся испытательные стенды и технологические процессы.

Приёмники сигнала оцифровывают входные каналы с заданной частотой дискретизации, что позволяет сохранять выборки для подробной постобработки; при эксплуатации эти архивные записи дают возможность сравнивать результаты с измерениями других приборов из раздела осциллографы.

Функциональные опции

Аппарат поддерживает множество режимов захвата и анализа с гибкой настройкой параметров измерений, при этом оператор получает инструменты для последовательной диагностики аудио-, цифровых и аналоговых сигналов. На практике это сокращает подготовительное время для экспериментов и ускоряет проверку гипотез.

• несколько входных каналов для одновременной регистрации сигналов;
• набор режимов триггера и захвата для выделения целевых событий;
• инструменты для временного и частотного анализа с возможностью детальной обработки;
• встроенные средства сохранения и экспорта результатов для дальнейшей обработки;
• масштабирование отображения и регулировка осей для удобного анализа данных.

При калибровке доступны встроенные процедуры самопроверки. Дискретность выборки и внутренние алгоритмы фильтрации остаются ключевыми характеристиками для оценки точности измерений; интерфейсы прибора могут включать RS-232C для удалённого управления и передачи данных.

Сферы использования

В работе HDO4024AR применяют в лабораториях разработки и в центрах диагностики для выполнения длительных серий испытаний и верификации электронных компонентов, что позволяет документировать результаты тестов. На практике прибор также используется на производственных линиях для оперативных проверок работоспособности плат и модулей.

• научно-исследовательские лаборатории;
• сервисные центры и ремонтные мастерские;
• производственный контроль электронных изделий;
• учебные лаборатории высших учебных заведений.

Краткое описание цифрового запоминающего осциллографа HDO4024AR

• 4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 12,5 МБ на канал, опция 25 МБ на канал (аналоговые каналы); 25 МБ на 16 каналов, опция 50 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Поддержка программных опций по анализу мощности, анализу телекоммуникационных масок и глазковых диаграмм, анализатор спектра
• Пользовательский интерфейс MAUI + One Touch
• Приложения LabNotebook – для создания отчетов и документирования результатов работы
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
