Осциллограф RIGOL MSO1074Z

Назначение и принцип: Осциллограф RIGOL MSO1074Z

Модель RIGOL MSO1074Z, выпускаемая RIGOL, служит для захвата и отображения электрических сигналов, при этом её используют для оценки временных характеристик и амплитудных параметров.

Выпуск этой модели прекращён; сведения о сопоставимых приборах доступны в разделе осциллографы.

Функциональные опции

При эксплуатации прибор предоставляет несколько режимов захвата и базовые средства анализа сигналов, что позволяет адаптировать его под конкретные измерительные задачи, при калибровке рекомендуется контролировать стабильность опорных уровней.

Сферы использования

В работе осциллограф применяют в лабораториях разработки и проведения испытаний. В сервисных центрах его используют при отладке и ремонте электронной техники.

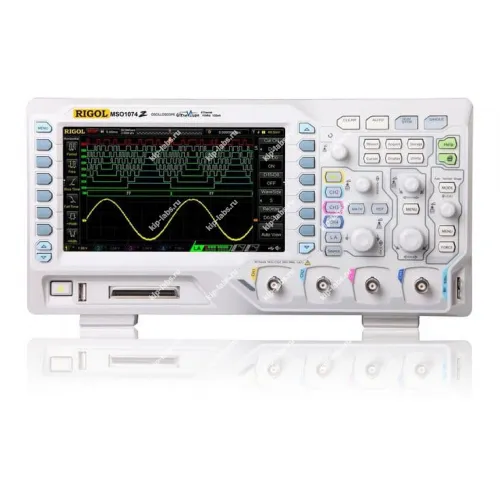

Описание осциллографа цифрового четырехканального RIGOL MSO1074Z:

RIGOL MSO1074Z - бюджетный цифровой осциллограф реального времени смешанных сигналов с встроенным 16-канальным логическим анализатором и большим 7-дюймовым экраном.

Модель имеет полосу пропускания 70 МГц и четыре аналоговых входа; частота дискретизации составляет 250 Мвыб/сек при одновременном использовании 3 или 4 каналов, 500 Мвыб/сек при 2 каналах и 1 Гвыб/сек при работе с одним каналом.

Кроме того прибор оснащён 16 цифровыми входами для отладки цифровых схем с частотой дискретизации 500 Мвыб/сек при включённых всех 16 каналах или 1 Гвыб/сек при использовании до 8 каналов одновременно, что расширяет возможности смешанного анализа.

Максимальная скорость запоминания достигает 30 000 осциллограмм в секунду. Опционально возможно увеличение размера записи и воспроизведения до 60 000 кадров в секунду; встроенный 2‑канальный генератор сигналов обеспечивает частоту до 25 MГц.

Цветной LCD экран высокого разрешения имеет диагональ 7 дюймов (17,78 мм по диагонали), в отличие от 5.5 дюйма у ранних моделей RIGOL DS1000B, DS1000C, DS1000D, DS1000E - это положительно сказывается на удобстве работы при разработке и ремонте современной электронной аппаратуры, включая средства связи 4‑го поколения.

Традиционные для RIGOL преимущества - компактные габариты, эргономичный дизайн и богатый набор встроенных функций измерения параметров сигналов - сохранены и в модели MSO1074Z, тем самым обеспечивая привычный пользовательский опыт.

В бюджетных моделях серии MSO1000Z-S применяется разработка UltraVision, ранее доступная в сериях RIGOL DS4000 и DS6000; UltraVision улучшает визуализацию входного сигнала, позволяя отображать картинку с 256 градациями яркости и выполняя фильтрацию шумов в реальном времени.

При эксплуатации уместна проверка опорных уровней и соблюдение регламентных процедур калибровки.

Функциональные возможности осциллографа RIGOL MSO1074Z:

• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• большая глубина записи до 12 миллионов точек (опционально до 24М точек);
• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных (опция);
• высокая чувствительность цифрового осциллографа - 1 мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа на сигнал;
• 24 вида автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени;
• воспроизведение записанных осциллограмм;
• открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: USB HOST, USB DEVICE, LAN, Aux, вспомогательные выводы (trigger output, pass/fail);
• соответствие стандарту LXI-C;
• возможность создания измерительной системы поддержка удаленной работы с прибором возможность измерения параметров нажатием одной кнопки.

Основные технические характеристики осциллографов RIGOL MSO1074Z:

Комплект поставки:
