Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 12806
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2121M
Назначение и принцип: Осциллограф цифровой ADS-2121M
Поставляемое программное обеспечение не сопровождается физическим носителем, при этом его нужно загрузить с сайта производителя Актаком, чтобы выполнить последующую установку.
ПО предлагается только в виде загрузки; это устраняет необходимость в дисках или флеш‑накопителях. При этом такой способ распространения часто применяется для приборов из семейства осциллографы.
Функциональные опции
В комплект поставки включены программные пакеты AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенными возможностями обработки сигнала, в том числе фильтрацией и БПФ; при этом доступно программное прореживание, три типа персистенции и сохранение в форматы AUL, *bmp, *wmf, *emf.
Сферы использования
При вводе в эксплуатацию ПО загружают с сайта производителя и инсталлируют на рабочую станцию или ноутбук оператора, что позволяет интегрировать прибор в локальную систему сбора данных. При эксплуатации следует учитывать совместимость интерфейсов и последовательность обновлений.
* - программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено с сайта производителя
* - программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено с сайта производителя
Серия ADS-2хх1M и ADS-2хххMV - первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал, что выделяет серию среди других моделей.

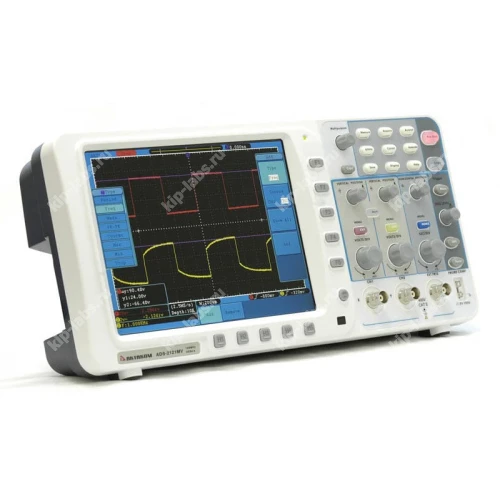

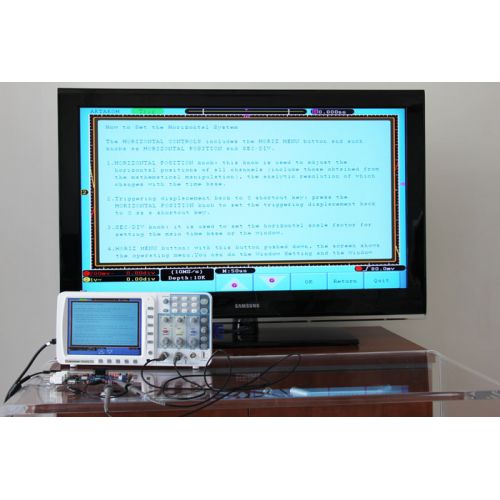

Это оригинальная двухканальная цифровая модель с запоминающим устройством; конструктивно прибор выполнен как настольный, но он достаточно тонкий и способен работать от батареи, тем самым сочетая настольные и переносные характеристики. Встроенная справочная информация доступна прямо на экране, что исключает потерю «Руководства по эксплуатации».
Система синхронизации поддерживает 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск), а набор автоматических измерений включает 20 видов; при этом программное обеспечение из комплекта предоставляет дополнительные средства анализа и визуализации.

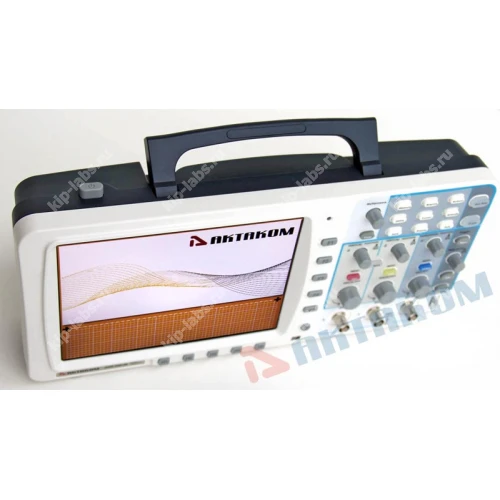

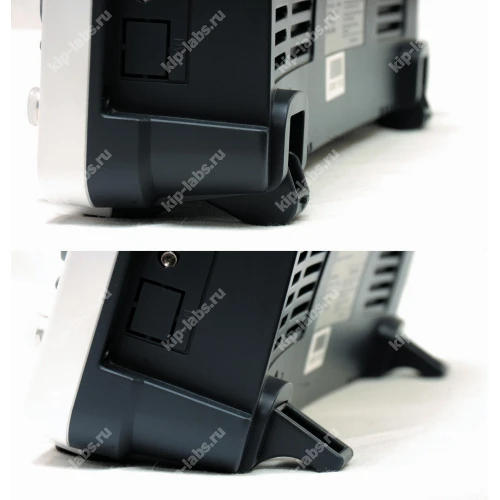

Конструкция корпуса очень тонкая по современным меркам - всего 7 см, вес прибора составляет 1,8 кг, а ножки обеспечивают два устойчивых положения применения. Экран - цветной TFT с диагональю 8" (20,3 см) и разрешением 800 × 600, при этом меню и система отображения обеспечивают удобное управление. Необычное расположение батареи - снизу корпуса; ресурса аккумулятора хватает для автономной работы в течение нескольких часов.
На практике дискретность настроек и наличие интерфейса RS-232 делают прибор удобным для интеграции в существующие стенды, при этом самокалибровка и обновления ПО остаются вопросами стандартной эксплуатации.
Дополнительная комплектация:
- SDS батарея, для осциллографа
- Актаком DSO-Soft, программное обеспечение
- SDS bag, cумка для осциллографа
Описание цифрового осциллографа ADS-2121M:

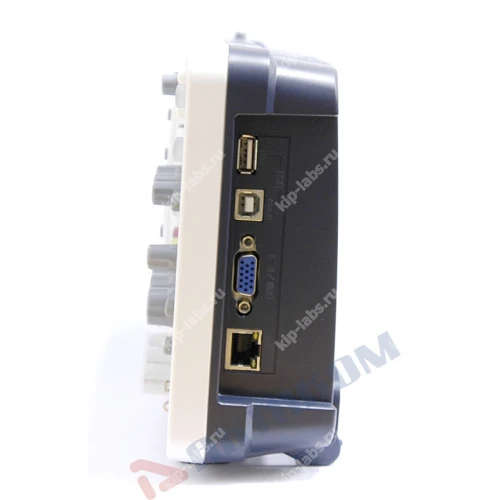

2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, RS-232. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.
Номер в Госреестре СИ: 49918-12
Гарантийный срок: 14 месяцев
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10пФ±5пФ | ||
| Учет ослабления пробников | 1X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | ||
| Задержка между каналами (типичное) | 50 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала) | |
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 млн. точек на каждый канал | ||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) | ||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤3.5 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / ,FFT | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||
| Система запуска | |||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200mV +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
| Основные технические характеристики | |||
| Тип дисплея | диагональ 8” , ЖК, TFT матрица | ||
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | ||
| Количество цветов | 65536 цветов | ||
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. | ||
| Частота (типичное) | Меандр 1 кГц | ||
| Для связи с ПК | USB2.0 | ||
| Сохранение | USB (формат файлов .bmp и .bin) | ||
| Модуль Годен/Негоден | Встроенный | ||
| Питание | |||

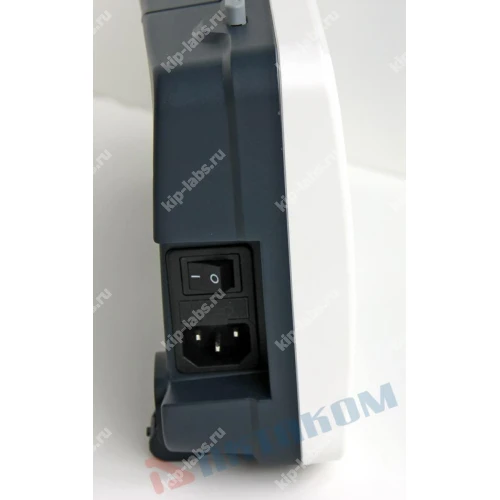

| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II | ||
| Потребляемая мощность | <18 Вт | ||
| Предохранитель | 1 A, T тип, 250 В | ||
| Батарея питания (опция) | 4000 мАч / 3.7 В | ||
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) | ||
| Вес | Около 1.82 кг | ||

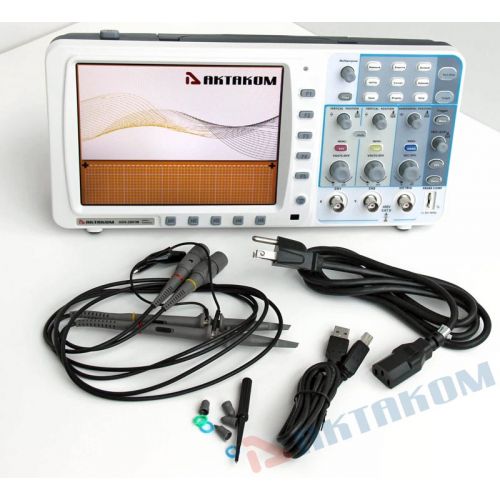

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2121M | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Краткое руководство пользователя | 1 |
| 6. | Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов * | 1 |
| 7. | Aktakom DSO-Soft Программное обеспечение для портативных осциллографов * | 1 |
| 8. | AULFConverter Конвертер файлов формата AKTAKOM USB Lab * | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49918-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
