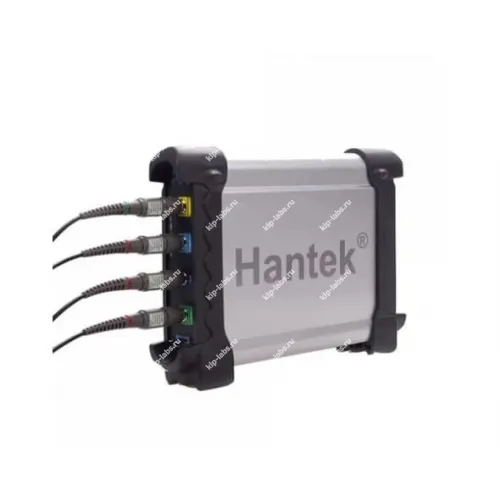

Hantek DSO3204A USB осциллограф

Назначение и принцип: Hantek DSO3204A USB осциллограф

Модель Hantek DSO3204A представляет собой 4‑канальный USB‑осциллограф; каждый канал имеет полосу пропускания 200 МГц, а суммарный объём запоминающего буфера составляет 128M точек, при этом частота дискретизации достигает 1 ГВ/с, что делает устройство пригодным для детального захвата быстрых сигналов.

При управлении через стандартный интерфейс USB 2.0 прибор совместим с Windows 10, Windows 8, Windows 7, Windows NT, Windows XP и VISTA. На практике к одному компьютеру можно подключать несколько виртуальных копий осциллографа, что позволяет гибко расширять число каналов и интегрировать приборы в парк измерительного оборудования из раздела осциллографы.

Функциональные опции

• Реализованы процедуры PASS / FAIL для промышленных тестов, расширенная схема синхронизации и динамический трекинг курсоров.
• Поддерживается режим непрерывной записи с последующим воспроизведением формы сигнала; ширина полосы записи составляет 200 Гц.
• Реальная скорость оцифровки сигналов достигает 1 ГВ/с и применяется в режиме реального времени.
• Входная цепь позволяет работать с напряжениями до 400 В по амплитуде.
• Программное обеспечение совместимо с Windows 10, Windows 8 и Windows 7.
• Снимки результатов можно экспортировать в форматы EXCEL, BMP и JPG с привязкой по времени и напряжению.
• Встроен набор свыше 20 автоматических измерений, включая функцию PASS / FAIL для быстрой оценки соответствия.
• Доступны методы усреднения осциллограмм, послесвечения, регулировки яркости, реверс и базовые математические операции: сложение, вычитание, умножение, деление; также поддержано отображение XY.
• В комплект функций входит анализатор спектра на базе БПФ.
• Один ПК способен управлять несколькими устройствами DSO3104A, что упрощает масштабирование числа каналов.
• Инструмент поддерживает управление по протоколу SCPI для автоматизации измерений.

Сферы использования

В работе осциллограф применяют для отладки и верификации электронных схем, анализируя формы сигналов и измеряя ключевые параметры; при этом возможности экспорта и автоматических измерений ускоряют подготовку отчётной документации. На практике прибор удобен в лабораториях НИОКР и сервисных центрах, а также при проведении периодической калибровки и проверок.

Нейтральная рамка: дискретность данных и опции самокалибровки следует учитывать при интеграции в автоматизированные стенды и при длительной эксплуатации.

Технические характеристики осциллографа Hantek DSO3204A:

• Полоса пропускания, и количество каналов: 200 МГц х 4 канала, фронт нарастания: 3,5 нс
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени)
• Расширенный объём памяти: 128M точек.
• Чувствительность по вертикали: 1 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.

Режим синхронизации: по уровню, наклон, ширина импульса, видео, тайм-аут

• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: прямоугольные, Хеннинга, Хэмминга, Блэкмена
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 225мм x190мм x 45мм, масса: 1,0 кг.
• Операционная система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.
• Источник питания: от 8 до 36 В.

Логический анализатор (только для моделей “A”):

• Количество каналов: 16-ть каналов
• Максимальное входное сопротивление: 200 кОм (C = 10 пФ)
• Максимальное входное напряжение: от -6 В до 60 В
• Частота выборки: 250MВ/с
• Пропускная способность: 10МГц
• Совместимый ввод: TTL, LVTTL CMOS, LVCMOS, ЭСЛ. PECL, EIA
• Глубина памяти: от 1.6k до 64M точек

Встроенный генератор AWG (одноканальный) только для моделей “A”:

• Диапазон частот: DC – 25 МГц
• Частота выборки: 200 МВ/с
• Разрешение по вертикали: 12 бит
• Объём памяти: 4к точек
• Амплитуда: ±3.5 В, ток: до 50 мА
• Выходной импеданс: 50 Ом

Комплект поставки Hantek DSO3204A:

• Виртуальный осциллограф Hantek DSO3204A - 1 шт.
• Пробники осциллографические - 4 шт.
• Кабель USB - 1 шт.
• Кабель BNC-BNC - 1 шт.
• Программное обеспечение, руководство пользователя, CD-диск - 1 шт.
