Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 12790
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-6122

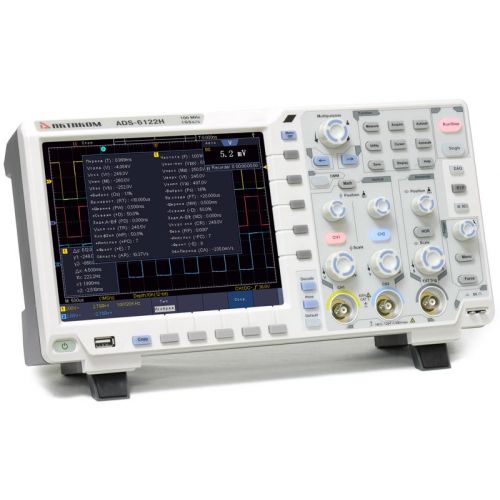

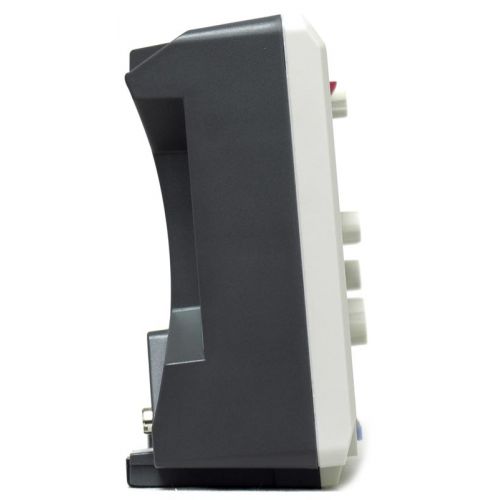

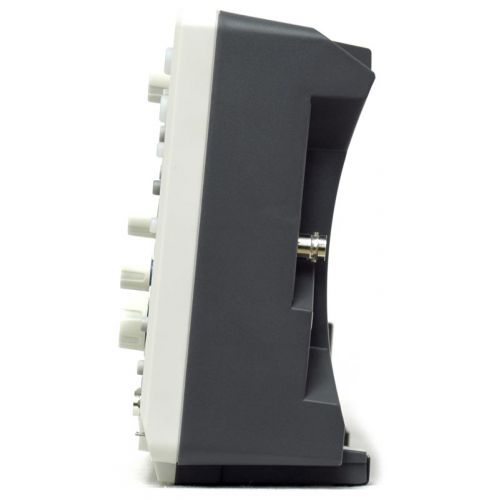

Назначение и принцип: Осциллограф цифровой ADS-6122
Осциллограф цифровой ADS-6122 применяют для съёма, отображения и первичного анализа временных форм электрических сигналов; при этом прибор рассчитан на использование в лабораторных и сервисных условиях, где необходима оперативная проверка и визуализация. Модель ADS-6122 выпускает Актаком, и устройство относится к классу осциллографы, что облегчает его включение в типовые процедуры тестирования.
При эксплуатации прибор выполняет захват входного сигнала и формирует изображение на экране. Управление триггером и регулировка масштабов реализованы через элементы интерфейса на передней панели.
Функциональные опции
Прибор поставляется с базовым набором режимов для измерительных и диагностических операций, при этом дополнительные опции упрощают подготовку отчётности и фиксацию результатов.
- визуализация формы сигнала в реальном времени;
- настройки триггера для устойчивого захвата повторяющихся событий;
- масштабирование по вертикали и горизонтали для детального изучения фрагментов;
- режимы отображения для сравнения каналов и анализа наложений;
- сохранение снимков экрана и параметров измерений;
- возможность расширения функционала через обновление встроенного ПО.
Сферы использования
На практике ADS-6122 используют при тестировании электронных модулей и при обслуживании и наладке бытовой и промышленной аппаратуры, при этом прибор применяют для контроля формирования импульсов, оценки синхронизации и поиска неисправностей в сигнальных линиях. При калибровке уместна дискретность снятия отсчётов, а функция сохранения состояния облегчает документирование результатов.
При эксплуатации может потребоваться интеграция с внешними устройствами. Организацию обмена данными обычно реализуют через стандартные интерфейсы; нейтрально отметить, что использование интерфейсов типа RS-232 остаётся распространённым вариантом подключения.
Общие сведения о серии АКТАКОМ ADS-6ххх
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляет собой линейку приборов с расширенным набором функций и вариативными техническими параметрами. Модельный ряд рассчитан на сочетание практических возможностей и экономически обоснованных конфигураций для разных задач измерений.
Характерные черты серии АКТАКОМ ADS-6ххх
Отличительной возможностью серии является опция добавления функциональных модулей при предварительном заказе, что позволяет адаптировать прибор под конкретные требования и задачи.
В одном корпусе могут быть объединены несколько инструментов, включая цифровой осциллограф, анализатор протоколов, цифровой мультиметр и универсальный генератор сигналов. Дополнительно возможна установка сенсорного дисплея и VGA-выхода, добавление удалённого доступа по WiFi, внедрение батарейного питания и расширение системы запуска для синхронизации по последовательным шинам I²C, SPI, RS-232, CAN.
Отдельные версии с индексом "-H" оснащаются 12-ти разрядным АЦП.
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 100 МГц | |
| Количество каналов | 2 + внешний запуск | |
| Скорость захвата осциллограмм | 75 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ | |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) | |
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Погрешность коэф. усиления | ±3% | |
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | |
| Математические операции | +, -, *, /, БПФ (6 окон) | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) | |
Дисплей:
| Параметр | Значение |
|---|---|
| Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Сенсорный дисплей | опция |
| IPS дисплей | опция (1024 х 768 точек) |
Выход для компенсации пробника:
| Параметр | Значение |
|---|---|
| Выходное напряжение (типичное) | Амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс:
| Параметр | Значение |
|---|---|
| Для связи с ПК | USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) | VGA |
| WiFi | опция |
Питание:

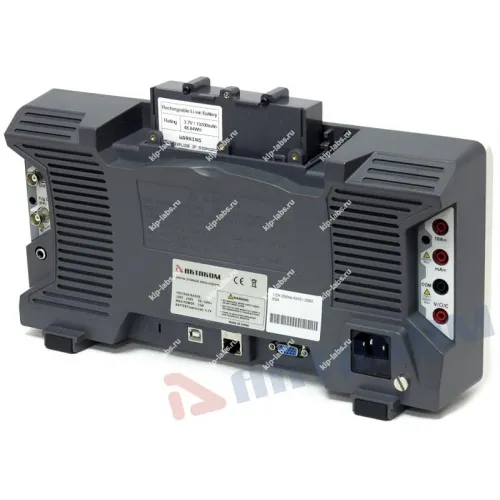

| Параметр | Значение |
|---|---|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Батарейное питание (опция) | 3,7 В ; 13200 мАч |
Массо-габаритные параметры:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 340 мм × 177 мм × 90 мм (Д*В*Г) |
| Вес | Около 2.6 кг |

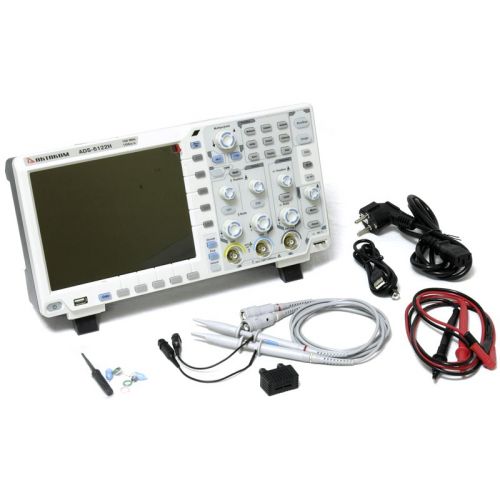

Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф цифровой ADS-6122 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68969-17 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
