Осциллограф цифровой запоминающий RIGOL DS4014

Назначение и принцип: Осциллограф цифровой запоминающий RIGOL DS4014

Осциллограф цифровой запоминающий RIGOL DS4014 предназначен для наблюдения за временными траекториями электрических сигналов и их записи для последующего анализа; при этом при оценке результатов полезно учитывать особенности, задаваемые производителем RIGOL.

Аппарат преобразует входные сигналы в цифровые записи, что позволяет облегчить локализацию неисправностей в тактовых и аналоговых цепях и выполнять анализ как во временной, так и в частотной области. На практике полученные данные целесообразно соотносить с характеристиками типичных приборов, например с данными по осциллографам.

Требования к воспроизводимости измерений зависят от поставленной задачи. При калибровке и обслуживании необходимо контролировать целостность входных каналов и точность временной привязки, а также учитывать дискретность выборки и доступность каналов передачи данных.

Функциональные опции

• Фиксация временных форм с последующим сохранением для дальнейшей обработки и анализа;
• Средства триггерования и синхронизации, позволяющие надёжно захватывать целевые события;
• Регулировка масштаба по времени и по уровню для детального изучения выбранных участков сигнала;
• Набор основных измерительных инструментов для определения мгновенных и усреднённых значений параметров сигнала;
• Наличие интерфейсов для передачи данных и интеграции с внешним программным обеспечением.

Сферы использования

• На практике - лабораторные исследования и проектирование электронных устройств, где требуется подробный анализ форм сигналов;
• Диагностика и ремонт электронных приборов в сервисных центрах и мастерских;
• В работе образовательных лабораторий при отработке приёмов снятия и интерпретации сигналов;
• Контроль технологических процессов и испытание компонентов на промышленных участках.

Описание осциллографа цифрового четырехканального запоминающего RIGOL DS4014:

Модель 4-х канального цифрового высокопроизводительного осциллографа RIGOL DS4012 с полосой пропускания 100 МГц; максимальной частотой дискретизации 4 ГВыб/сек; с встроенной памятью до 140М точек; чувствительностью в 1 мВ/дел-10 В/дел; разрешающей способностью 12 бит; расширенной системой синхронизации; функциями декодирования и анализа последовательных шин (опция); встроенными интерфейсами USB-host, USB-device, LAN, VGA, 10МГц ввод/вывод, дополнительный вывод; цветным ЖК дисплеем с диагональю 23 см и разрешением экрана 800х480 точек.

Цифровой осциллограф RIGOL DS4014 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.

Осциллограф цифровой запоминающий RIGOL DS4014 создан на основе современных ведущих технологий, которые обеспечивают возможность проведения расширенного анализа сигналов в стандартной комплектации.

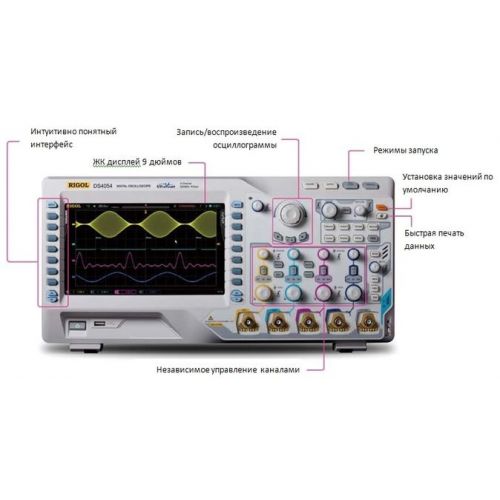

Функциональные возможности осциллографа RIGOL DS4014:

• 4 входых аналоговых канала;
• Полоса пропускания 100 МГц;
• 4 ГВыб/сек максимальная частота дискретизации и 110000 осциллограмм/сек максимальная скорость захвата осциллограмм;
• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• глубина записи до 140 миллионов точек;
• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных;
• 9 дюймовый (22,9 см) ЖК экран(800*480) 160000 цветов;
• высокая чувствительность 1мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа;
• расширенная система запуска прибора;
• возможность анализа последовательных и параллельных шин (опционально);
• 22 автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: 2хUSB HOST, USB DEVICE, LAN, VGA output, 10МГц ввод/вывод, вспомогательные выводы (trigger output, quick edge, pass/fail, calibration, GND);
• соответствие стандарту LXI-C. Возможность создания измерительной системы;
• поддержка удаленной работы с прибором;
• возможность измерения параметров нажатием одной кнопки;

Основные технические характеристики RIGOL DS4014:
