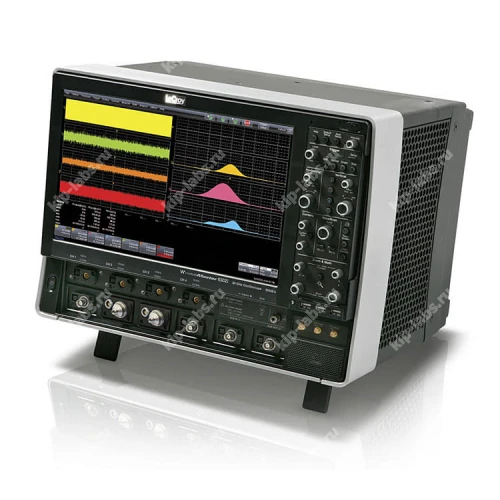

Осциллограф цифровой запоминающий WM 804Zi-B-R

Описание модели: Осциллограф цифровой запоминающий WM 804Zi-B-R

Модель WM 804Zi-B-R предназначена для выполнения измерений и анализа сигналов в лабораторных и сервисных условиях; устройство выпускается под маркой Teledyne LeCroy, что делает поставку и поддержку согласованными с производителем.

Прибор рассчитан на работу в традиционных режимах захвата и обработки сигналов, что даёт возможность исследовать переходные процессы и помехи. Кроме того, устройство без труда интегрируется в автоматизированные стенды и может применяться совместно с осциллографы, обеспечивая гибкость в составе измерительных комплексов.

При необходимости реализуется настройка дискретности сигнала. Также при подборе конфигурации учитывают самокалибровку и совместимость с интерфейсами, например RS-232C, - это рассматривается как дополнительный фактор при выборе варианта оснащения.

Преимущества

• Реализован многоканальный захват, позволяющий параллельно анализировать несколько сигналов.
• Разнообразные режимы триггирования упрощают выделение требуемых событий.
• Набор средств постобработки и аналитики ускоряет проведение диагностики.
• Интуитивный пользовательский интерфейс и возможности интеграции в тестовые конвейеры.

Область применения

• разработка и отладка электроники;
• полевые и лабораторные измерения в рамках сервисного обслуживания;
• образовательные и исследовательские лаборатории;
• встраивание в автоматизированные измерительные стенды.

Краткое описание цифрового запоминающего осциллографа WM 804Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
