- Производитель: Hantek
- Код товара: 12415
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
33 740₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO5062BM

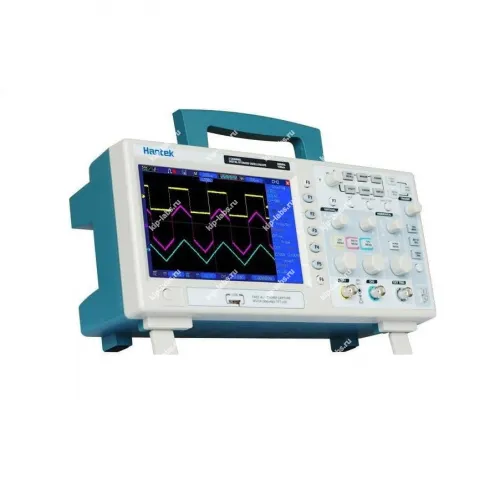

Назначение и принцип: Hantek DSO5062BM настольный осциллограф
Прибор производителя Hantek представляет собой настольный осциллограф с промышленным оформлением; при этом на передней панели предусмотрены отдельные клавиши для каждого канала, управления временной базой, триггером и встроенным мультиметром.
Он оборудован большим 7‑дюймовым экраном с разрешением 800*480, при этом интерфейс USB 2.0 и режим usb host упрощают подключение и управление с ПК; для классификации см. также осциллографы.
Осциллограф обеспечивает высокую скорость обновления - 2500 кадров, что позволяет оперативно фиксировать редкие или кратковременные события. Частота дискретизации составляет 1 ГГц, а в эквивалентном режиме достигает 25 ГГц.
Для анализа сигналов доступны спектральный анализ (FFT), арифметические операции +, −, * и /, режим X‑Y и список из 23 автоматических измерений, при этом реализована функция проверки по шаблону для оперативного контроля соответствия.
Устройство поддерживает разные режимы триггера, включая видео‑триггер; при этом для ALT‑триггера выделена отдельная временная база, что облегчает одновременное наблюдение двух сигналов с различной частотой.
При эксплуатации прибор позволяет записывать и сохранять входные сигналы. При калибровке рекомендуется следовать указаниям производителя и соблюдать стандартные процедуры обслуживания.
Функциональные опции
- Промышленный корпус с отдельными клавишами для каналов, времени, триггера и мультиметра
- 7" экран, разрешение 800*480
- USB 2.0, usb host - управление с ПК
- Высокая скорость обновления: 2500 кадров
- Частота дискретизации: 1 ГГц; эквивалентный режим: 25 ГГц
- FFT; арифметические операции +, −, *, /; режим X‑Y; 23 автоматических измерения; проверка по шаблону
- Разнообразные режимы триггера, отдельная база времени для ALT, видео‑триггер
- Возможность записи и сохранения сигналов
Сферы использования
На практике прибор применяется при разработке и отладке электронных схем, при этом функции записи и спектрального анализа упрощают проверку работы устройств на разных этапах.
В работе сервисных и лабораторных подразделений осциллограф используют для диагностики, контроля и верификации сигналов; при эксплуатации полезна дискретность отображения и возможность сохранения результатов для дальнейшего анализа.
Комплект поставки DSO-5062BM:
- Цифровой осциллограф Hantek DSO-5062BM (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
Технические характеристики Hantek DSO-5062BM:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 60 МГц |
| Время нарастания (Rise Time) | 5.8 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | AC: 600V, DC: 800V |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 1М замеров при одном канале, 512К замеров в двуканальном режиме |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
