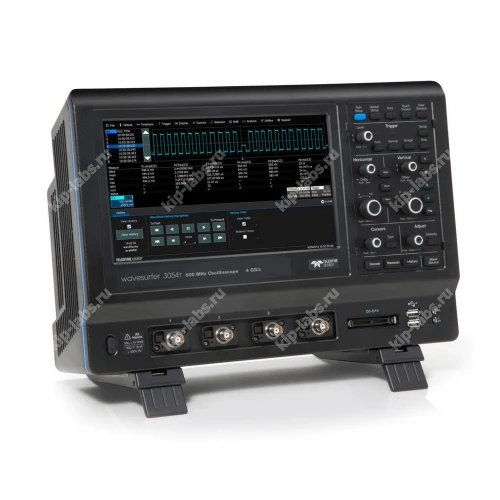

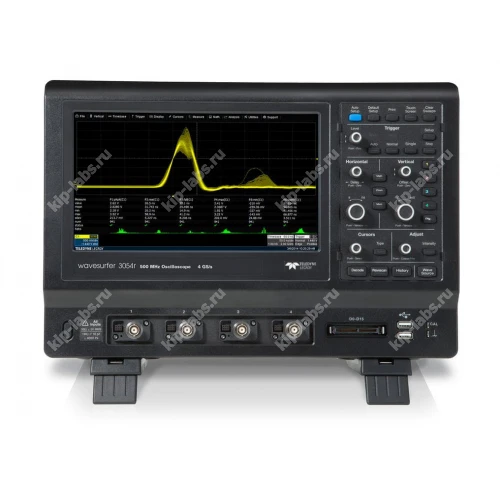

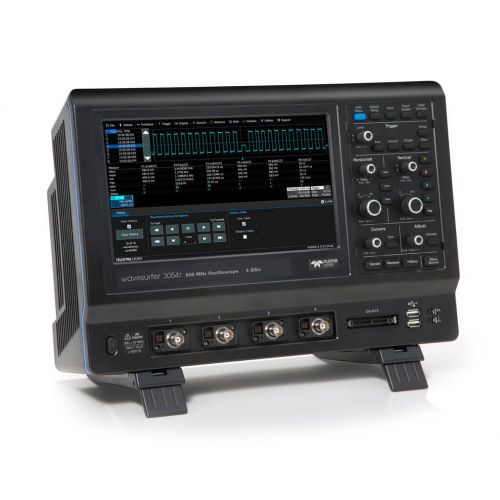

Осциллограф цифровой запоминающий WaveSurfer 3024R

Описание модели: Осциллограф цифровой запоминающий WaveSurfer 3024R

WaveSurfer 3024R - цифровой запоминающий осциллограф от Teledyne LeCroy, предназначенный для исследования временных форм и анализа электрических сигналов; при этом прибор рассчитан на применение в лабораторных и производственных условиях.

Устройство относится к классу осциллографы. Кроме того, его используют при решении задач тестирования и отладки электронной аппаратуры.

Функция самокалибровки и дискретная настройка параметров актуальны при длительной эксплуатации, что позволяет поддерживать стабильность измерений. При необходимости интеграции применяют стандартные интерфейсы передачи данных. Также такие опции упрощают техническое обслуживание и проверку результатов.

Преимущества

• Запись сигналов в цифровом формате для дальнейшего анализа и повторного воспроизведения.
• Регулируемые режимы захвата и разнообразные триггерные алгоритмы для обработки сложных или неустойчивых сигналов.
• Инструменты отображения и масштабирования осциллограмм с удобными средствами визуализации.
• Поддержка интеграции в измерительные стенды и автоматизированные тестовые системы.

Область применения

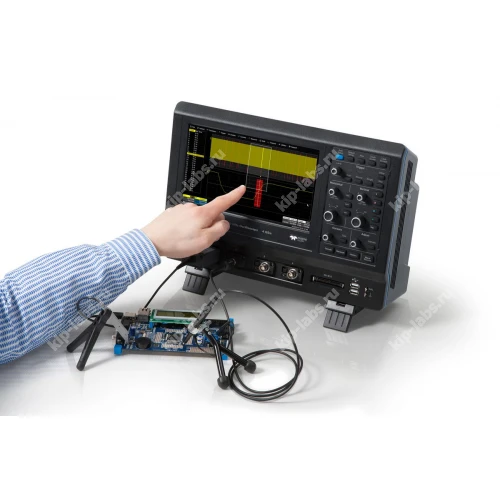

Осциллограф применяют при разработке и отладке печатных плат и при контроле качества электрических сигналов, что позволяет обнаруживать и анализировать неисправности на ранних стадиях. Кроме того, прибор используют в учебных лабораториях и сервисных центрах для испытаний и диагностики.

Краткое описание цифрового запоминающего осциллографа WaveSurfer 3024R

• 2/4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 750 МГц
• Логический анализатор 16 цифровых каналов (опция)
• Разрешение АЦП: 8 бит
• Частота дискретизации: до 4 ГГц
• Объем памяти: 10 МБ/канал
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Высокая скорость обновления экрана (до 130.000 осц./с)
• Авто- и курсорные измерения, расширенные функции матем. анализа
• Опции синхронизации и декодирования сигналов шин I2C, SPI, UART-RS-232
• Опциональный функциональный генератор до 25 МГц
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Приложение LabNotebook для создания отчетов и документирования результатов
• Большой цветной сенсорный ЖКИ (25,6 см)
