Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Hantek
- Код товара: 12411
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
42 590₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: DSO5202BM

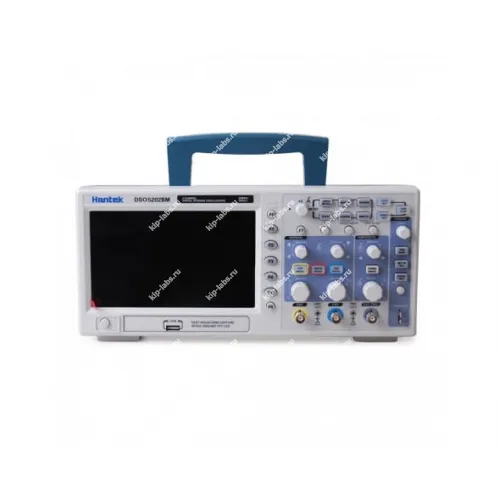

Назначение и принцип: Hantek DSO5202BM настольный осциллограф
Прибор выполнен в корпусе промышленного уровня и оснащён отдельными клавишами для управления каждым каналом, установки времени, настройки триггера и функций мультиметра, при этом эргономичная панель обеспечивает быстрый прямой доступ ко всем основным элементам управления; модель выпускает Hantek.
На передней панели расположен крупный дисплей диагональю 7 дюймов с разрешением 800*480. В работе также предусмотрен интерфейс USB 2.0 с поддержкой USB host, что облегчает подключение и управление с ПК; дополнительно доступна интеграция с каталогом осциллографы.
На практике осциллограф обеспечивает высокую скорость обновления - 2500 кадров, а по входным данным достигаются частоты дискретизации 1ГГц в обычном режиме и 25ГГц в эквивалентном режиме. При эксплуатации доступны функции спектрального анализа FFT и базовые математические операции (+, -, *, /), а также режим X-Y и набор из 23 автоматических измерений; дополнительно реализована проверка по шаблону.
Функциональные опции
Ниже перечислены ключевые опции устройства; каждую функцию можно применять в индивидуальных режимах измерений.
- Панель с отдельными клавишами для каналов, времени, триггера и мультиметра;
- Дисплей 7 дюймов, разрешение 800*480;
- Интерфейс USB 2.0 и USB host для управления с компьютера;
- Скорость обновления до 2500 кадров;
- Частоты дискретизации 1ГГц и 25ГГц в эквивалентном режиме;
- Функция FFT и арифметические операции (+, -, *, /);
- Режим X-Y и 23 автоматических измерения;
- Проверка сигнала по шаблону;
- Несколько режимов триггера, включая отдельную базу времени для ALT-триггера и видео-триггер;
- Возможность записи и сохранения сигналов.
Сферы использования
В работе осциллограф применяют для отладки и тестирования электроники в лабораториях и на производстве; при этом прибор удобен для анализа сигналов различной природы и частотных характеристик. На практике устройство используют при проверке цифровых и аналоговых цепей, для контроля видеосигналов и при проверке соответствия сигналов заданным шаблонам.
Самокалибровка и поддержка типовых интерфейсов позволяют адаптировать прибор к существующим измерительным системам; такая дискретность настроек уместна при работе с точными временными интервалами.
Комплект поставки DSO-5202BM:
- Цифровой осциллограф Hantek DSO-5202BM (1 шт)
- Кабель питания (1 шт)
- Кабель USB (1 шт)
- Щупы (2 шт)
Технические характеристики Hantek DSO-5202BM:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Аналоговая полоса пропускания | 200 МГц |
| Время нарастания (Rise Time) | 1.7 нс |
| Входной импеданс | 1M |
| Входная чувствительность | 2мВ/деление до 5В/деление |
| Связь на входе | AC, DC and GND |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | AC: 600V, DC: 800V |
| Дискретизация реального времени | 1 ГГц при 1 канале, 0.5ГГц в 2-х канальном режиме. |
| Эквивалентная дискретизация | 25 ГГц |
| Диапазоны времени | 4 нс/деление до 40 с/деление |
| Память | 2М замеров при одном канале, 1M замеров в двуканальном режиме |
| Точность временной задерджкм | 50ppm |
| Точность усиления по DC | +/- 4% для диапазона 5mV/div to 2mV/div +/- 3% для диапазона 5V/div to 10mV/div |
| Режимы триггера | Фронт, Пульс, Альтернативный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): DC: CH1/CH2 (типично) 1div от DC дло 10MHz; 1.5div от 10MHz EXT(типично) 200мВ от DC до 40MHz EXT/5(типично) 1В от DC до 40MHz AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Дапазон уровня триггера CH1,CH2: +-8 делений от центра экрана EXT: ±-1.2В EXT/5: ±-6В Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Автоматические измерения | Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Экран | TFT ЖК 7 дюймов 800 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | 120-240VAC RMS(±-10%),45Hz to 66Hz, 30Вт, предохранитель 2A, T, 250В |
| Размеры | 313мм х 108мм (глубина) х 142мм (высота) |
| Вес | 2.08 Кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
