Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-152М

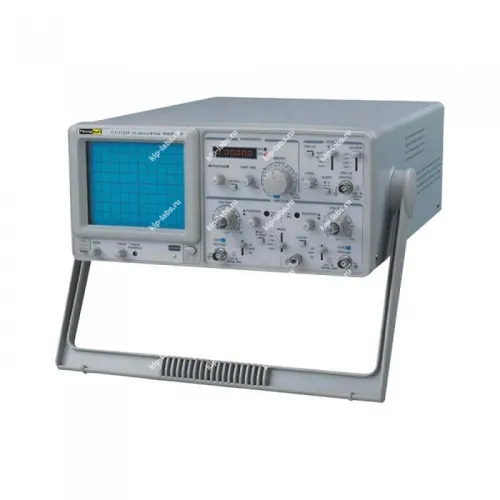

Назначение и принцип: Осциллограф сервисный ПрофКИП С1-152М
Измерительный прибор применяют для оперативного поиска неисправностей и настройки радиоэлектронной аппаратуры в цехах и ремонтных мастерских, при этом его используют для проверки сигналов различной формы и частоты; производитель - ПрофКИП, и прибор естественно соотнесён с осциллографы.
Принцип работы основан на традиционном отображении временных форм сигналов на экране. Входные каналы принимают измеряемые напряжения и преобразуют их для визуальной проверки, что облегчает локализацию дефектов и оценку параметров сигналов.
Функциональные опции
При эксплуатации С1-152М пользователь получает стандартный набор функций для измерений и визуализации сигналов, что позволяет последовательно проверять амплитуду, частоту и форму импульсов.
Реализована простая логика управления с возможностью переключения режимов. Интерфейс настроек разработан таким образом, чтобы ускорять типичные операции по диагностике.
Применима дискретная фиксация при работе с низкоуровневыми сигналами; при этом опции самокалибровки и интерфейсы обмена данными, в том числе RS-232C, упрощают интеграцию прибора в технологические цепочки.
Сферы использования
На практике прибор используют при ремонте и сервисном обслуживании электронной техники в мастерских и лабораториях, тем самым он служит для быстрой оценки временных характеристик сигналов.
При калибровке и поверке оборудования С1-152М выступает в роли вспомогательного инструмента для контроля стабильности параметров. В промышленных линиях его применяют для локализации дефектов в сигнальных тракталах.
Ключевые технические данные:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 40 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- ТВ-синхронизация, режим X-Y;
- Масштабирование развертки: х 10;
- Отключаемая функция автоматического выбора уровня запуска;
- Встроенный 6-разрядный частотомер;
Технические характеристики ПрофКИП С1-152М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 12 кВ |
| Z-вход | |
| Входной сопротивление | ~47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ /дел … 1 В /дел ±5% |
| Полоса пропускания (-3 дБ) | 0 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) |
| Время нарастания | ≤ 8,75 нс |
| Входной импеданс | ~ 1МОм /25 пФ |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) |
| Синхронизация | блокировка уровня синхронизации |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (AC) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхронизация > 1дел или 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Коэффициент | в пределах 48:52 |
| Выходное напряжение | 2 Впик-пик ±2% |
| Выходной импеданс | 1 кОм |
| Частотомер | |
| Разрядность | 6-разрядный |
| Частотный диапазон | 10 Гц … 40 МГц |
| Общие данные | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Коэффициент | в пределах 48:52 |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф сервисный ПрофКИП С1-152М | 1 - шт. |
| 2 | Делитель | 2 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 48931-12 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
