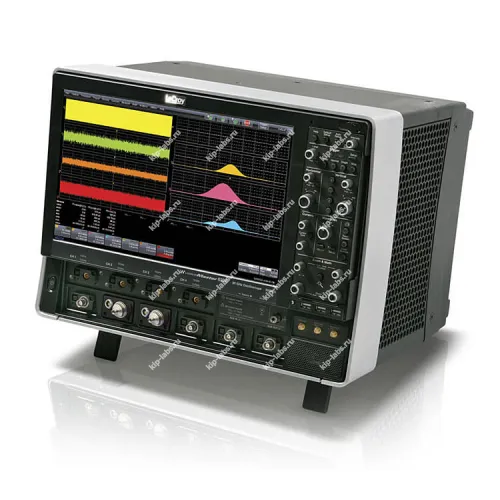

Осциллограф цифровой запоминающий SDA 820Zi-B-R

Кратко о модели: Осциллограф цифровой запоминающий SDA 820Zi-B-R

Осциллограф цифровой запоминающий SDA 820Zi-B-R используется для детального изучения аналоговых и цифровых сигналов. Производителем этой модели является Teledyne LeCroy.

Принадлежит к семейству осциллографы и рассчитан на эксплуатацию в лабораторных условиях и на стендовых испытаниях; за счёт этого устройство применимо и при отладке отдельных плат, и при проверке комплексных систем.

Ключевые особенности

Блок выделенных функций сочетает аппаратные и программные возможности, что позволяет оперативно адаптировать прибор под различные сценарии измерений.

• Цифровая архитектура с функцией записи для фиксации сигналов и их последующего анализа
• Разнообразные триггерные режимы, предназначенные для захвата сложных событий
• Встроенные средства для анализа временных и частотных параметров
• Множественные режимы записи и возможности постобработки данных
• Интерфейсы передачи данных, включая RS-232C, что облегчает интеграцию в автоматизированные системы
• Поддержка расширения функционала посредством дополнительных программных модулей

Где применяется

Прибор SDA 820Zi-B-R применяют в научно-исследовательских лабораториях, в процессе разработки электроники и при верификации сложных узлов; при этом он удобен для отладки как отдельных плат, так и многоуровневых системных сборок.

Встроенные средства самокалибровки помогают поддерживать стабильность результатов, благодаря этому уменьшается время на регулярную проверку и перенастройку оборудования.

Иногда полезна дискретность настроек и возможность интеграции через RS-232C - такие опции расширяют удобство использования в составе автоматизированных стендов.

Краткое описание цифрового запоминающего осциллографа SDA 820Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
