Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Мегеон
- Код товара: 12916
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
91 519₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: МЕГЕОН 15022

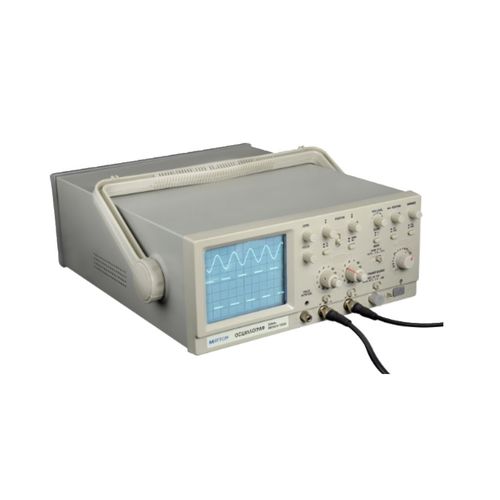

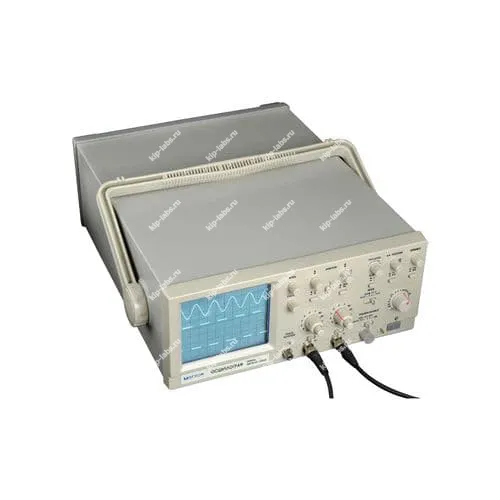

Описание модели: Осциллограф двухканальный МЕГЕОН 15022
Прилагаемый документ содержит подробные технические характеристики осциллографа МЕГЕОН 15022. В нём представлена полная информация о параметрах и назначении прибора; производитель - Мегеон.
Также прибор представляет собой двухканальный осциллограф для регистрации и визуализации электрических сигналов, при этом он относится к классу осциллографы и применяется для контрольных и диагностических работ.
Сведения об интерфейсах и возможностях самопроверки приведены в приложении. При необходимости уточняйте детали подключения и функциональных опций в технической документации. Дополнительно уместно учитывать дискретность показаний и режимы самопроверки.
Преимущества
Ключевые эксплуатационные и функциональные характеристики модели сгруппированы по признакам, тем самым упрощая выбор прибора для стандартных измерительных задач.
- Два входных канала позволяют параллельно сравнивать сигналы
- Наличие прилагаемого документа облегчает изучение параметров
- Применим в типичных задачах контроля и визуальной диагностики сигналов
Область применения
Осциллограф применяют для контроля и анализа электрических сигналов. Также прибор используется в сервисном обслуживании, учебных и лабораторных работах.
- Проверка и диагностика электронных узлов
- Отслеживание сигналов при ремонте и наладке
- Использование в учебных лабораториях и практических занятиях
Описание цифрового двухканального оcциллографа МЕГЕОН-15022:
МЕГЕОН-15022 - универсальный двухканальный осциллограф, предназначенный для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.. Полоса пропускания осциллографа: 20 МГц, максимальная чувствительность: 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой.
Отличительные особенности осциллографа МЕГЕОН-15022:
- Высокая интенсивность свечения, высокое напряжение ускорения анода;
- ЭЛТ, с высокой яркостью и напряжением ускорения анода 1,9 кВ. Это способствует четкому изображению даже при высоких скоростях развертки;
- Широкая полоса пропускания и высокая чувствительность:Осциллограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ\дел в канале 1 при растяжке в 5 раз);
- Синхронизация суммарным сигналом это когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию;
- ТВ-синхронизация:Осциллограф имеет фильтр синхронизации для автоматической синхронизации по ТВ-кадрам и ТВ -строкам;
- Выход сигнала канала1. Сигнал канала1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора;
- Режим Х-Y (при переводе осциллографа в режим Х-Y канал 1 используется как ось X, а вход канала 2 как ось Y).
Технические характеристики МЕГЕОН-15022:
| Параметр | Значение |
|---|---|
| Чувствительность | 5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел) |
| Погрешность | ±3 %, (±5 % для канала 1 при усилении х5) |
| Плавная регулировка | Перекрытие не менее чем в 2,5 раза |
| Полоса пропускания | 0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц) |
| Вход АС : ограничивает частоту от 10 Гц. | |
| Время нарастания | 5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек), |
| Входное сопротивление и емкость | 1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ |
| Режимы работы | СН1: только канал 1.СН2: только канал 2.DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор.ADD: алгебраическое сложение каналов 1 и 2.ИНВЕРТИРОВАНИЕ - только в канале 2 |
| Частота работы коммутатора повторения | Приблизительно 250 кГц |
| Входы усилителя | АС: закрытый вход DC: открытый входGND: Вход усилителя отключается от источника сигнала и заземляется. |
| Макс, входное напряжение | 400 В (DC + АС пик), АС: частотой не более 1 кГц |
| СН1 выход | Приблизительно 20 мВ при 50 Ом |
| Общие характеристики | |
| Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного | 15 минута |
| Параметры прибора соответствуют техническим характеристикам при питании от сети | Напряжением 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5% |
| Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении | не превышает 45 Вт |
| Прибор допускает непрерывную работу в рабочих условиях эксплуатации | в течение 8 часов |
| Рабочая температура и влажность | от 0 до 35° С при относительной влажности: 85% (Макс) |
| Высота над уровнем моря рабочая/транспортировк | 5000 м/15000 |
| Габаритные размеры | 350 х 140 х 430 м |
| Вес | Приблизительно 7,8 к |
| Температура и влажность хранения | от -20 до + 60 °С, при влажности 70 % (максимум) |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф МЕГЕОН-15022 | 1 - шт. |
| 2 | Сетевой шнур | 1 - шт. |
| 3 | Инструкция по эксплуатации | 1 - шт. |
| 4 | Пробник-делитель (1:1/1:10) | 2 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Мегеон |
| Страна производитель | Китай |
| Гарантия (мес.) | 12 |
