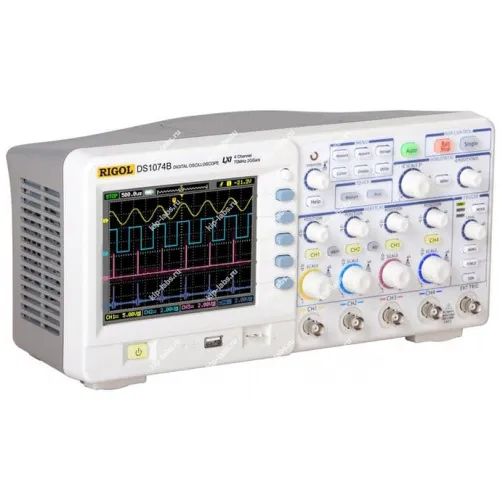

Осциллограф цифровой RIGOL DS1074B

Назначение и принцип: Осциллограф цифровой RIGOL DS1074B

Осциллограф DS1074B от RIGOL используют для регистрации и анализа временных форм электрических сигналов, при этом фиксируются амплитудные и временные параметры, необходимые для диагностических и измерительных работ.

На практике прибор преобразует входной сигнал в цифровую последовательность методом дискретизации, что позволяет визуализировать форму волны и выполнять последующую обработку данных; дополнительно возможна интеграция с внешними системами по стандартным интерфейсам, включая осциллографы.

Функциональные опции

Прибор обеспечивает отображение сигналов на нескольких каналах и набор базовых математических операций, при этом реализованы триггерные механизмы и автоматические измерители для ускорения анализа.

• 4 входных канала
• Полоса пропускания - 70 MHz
• Скорость выборки - до 1 GSa/s
• Глубина памяти - 24 Mpts
• Поддержка автоматических измерений и математических операций

Сферы использования

При эксплуатации DS1074B применяют для отладки электронных плат и проверки работоспособности цифровых интерфейсов. В результате прибор востребован в исследовательских лабораториях разработчиков и в сервисных центрах.

При калибровке и верификации оборудования осциллограф используют для оценки качества сигналов, тем самым сокращая время на локализацию неисправностей и подтверждение соответствия параметров.

На практике дискретная выборка оправдана при исследовании быстродействующих процессов. Уместно учитывать также наличие интерфейса RS-232C и возможности автокалибровки при планировании взаимодействия с внешними системами.

Описание с поддержкой стандарта LXI

Модели серии DS1xxxB (DS1074B, DS1104B, DS1204B) - цифровые четырехканальные осциллографы Rigol -, в отличие от серий DS1xxxE, DS1xxxD и DS1xxxCA, поддерживают удалённый режим работы по стандарту LXI класса С через Ethernet, что расширяет области их применения.

Цифровые осциллографы Rigol DS1074B, DS1104B, DS1204B включены в Госреестр СИ за № 39507-08. Это указывает на их официальную метрологическую регистрацию.

Функциональные возможности осциллографа RIGOL DS1074B:

• Режим XY;
• Режим развертки: автоматический, нормальный, однократный;
• Расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов;
• Курсорные измерения: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз;
• Математические функции: сложение, вычитание, умножение, инвертирование;
• Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
• Интерполятор Sin(x)/x;
• Режим усреднение (до 256 регистраций);
• Пиковый детектор;
• Ограничение полосы пропускания - 20МГц;
• Самописец: 500мс/дел…50с/дел;
• Настраиваемая чувствительность запуска для эффективной фильтрации шума;
• Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
• Режим «годен - негоден» с оптически изолированным выходом;
• Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки;
• Встроенный частотомер;
• Автокалибровка;
• Многоязыковой пользовательский интерфейс;

Основные технические характеристики RIGOL DS1074B:

Комплект поставки:
