Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12683
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
183 690₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-4102

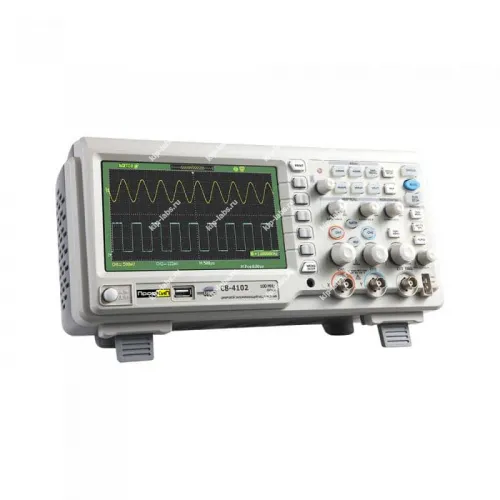

Назначение и принцип: Осциллограф цифровой ПрофКИП С8-4102
Устройство ПрофКИП С8-4102 служит для съёма временных форм электрических сигналов с последующей как визуальной, так и автоматизированной обработкой. Его применяют для наладки, диагностики и проверки работоспособности электронных модулей.
Оператор задаёт параметры входных каналов и выбирает шкалы по времени и амплитуде, что позволяет запускать захват и выполнять анализ формы сигнала; также в ряду осциллографы этот прибор используется для типовых измерительных процедур. При эксплуатации актуальны дискретность показаний и опция самокалибровки, что облегчает приведение прибора в рабочее состояние.
Функциональные опции
Аппарат предложен с набором базовых режимов захвата и инструментов анализа, тем самым обеспечивая поэтапную фиксацию переходных процессов и их дальнейшую обработку.
- несколько режимов захвата для контроля разнообразных сигналов
- синхронизация как от внешних, так и от внутренних источников
- отображение в реальном времени с возможностью выполнения простых математических преобразований
- интуитивный интерфейс для оперативного управления измерениями
Сферы использования
На практике прибор применяют при испытаниях и ремонте электронных плат. В работе он востребован в лабораториях разработок и сервисных центрах, что позволяет ускорить локализацию неисправностей и проверку параметров.
При калибровке и типовых методиках измерений удобна последовательность настройки триггера и масштабов; в работе с оборудованием хорошо зарекомендовала себя стандартизированная процедура подготовки входов.
Техническое описание осциллографа цифрового ПрофКИП С8-4102:
ПрофКИП С8-4102 - это профессиональный цифровой осциллограф с пропускной способностью 100 МГц и двумя каналами; прибор обеспечивает представление сигнала на дисплее с разрешением 18×8 делений и даёт возможность наблюдать большое число периодов. При этом устройство основано на совершенной платформе, рассчитанной на стабильную производительность, и рассчитано на удобство оператора при выполнении измерений.
Цифровой осциллограф ПрофКИП С8-4102 предназначен для исследования фронтов сигналов, выполнения математической обработки и анализа спектральных составляющих. При эксплуатации допустимы стандартные процедуры самоконтроля и верификации параметров.
Осциллограф ПрофКИП С8-4102 рекомендуется для использования в научных и производственных учреждениях, а также в сервисных службах различных отраслей промышленности.
Технические отличия осциллографа ПрофКИП С8-4102:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 7 дюймов, цветной TFT (480х234) LCD;
- Максимальная частота дискретизации: 2 Гвыб /с;
- Эквивалентная частота дискретизации: 50 Гвыб /с;
- Глубина памяти: 24 К;
- Интерфейс: Double USB-Host, USB-Device, LAN, PASS /FALL out;
Технические характеристики ПрофКИП С8-4102:
| Параметры | Значения | Полоса пропускания | 0 МГц … 100 МГц |
|---|---|---|
| Количество каналов | 2 + 1 внешний канал синхронизации | |
| Максимальная частота дискретизации | 2 Гвыб /с 1 Гвыб /с (каждый канал) | |
| Эквивалентная частота дискретизации | 50 Гвыб /с | |
| Глубина памяти | 24 К 12 К (каждый канал) | |
| Время нарастания | < 3,5 нс | |
| Входной импеданс | 1 МОм /13 пФ | |
| Диапазон временной развертки | 5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел | |
| Чувствительность по вертикали | 2 мВ /дел … 5 В /дел | |
| Разрешение по вертикали | 8 бит | |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE) | |
| Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ | |
| Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный | |
| Максимальное входное напряжение | 400 В | |
| Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм | |
| Внешние накопители данных | изображение, данные, осциллограмма, настройки | |
| Язык | русский + 11 дополнительных | |
| Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны | |
| Общие данные | ||
| Экран | 7 дюймов, цветной TFT (480х234) LCD | |
| Интерфейс | Double USB-Host, USB-Device, LAN, годен /негоден выход (PASS /FALL) | |
| Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА | |
| Габаритные размеры | 232 х 157 х 135 мм | |
| Вес | 2,5 кг | |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-4102 | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | USB-кабель | 1 - шт. |
| 4 | CD с ПО | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-4102: | ||
| 1 | BNC коаксиальный кабель; | 1 - шт. |
| 2 | RS-232 кабель; | 1 - шт. |
| 3 | USB-GPIB адаптер; | 1 - шт. |
| 4 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
