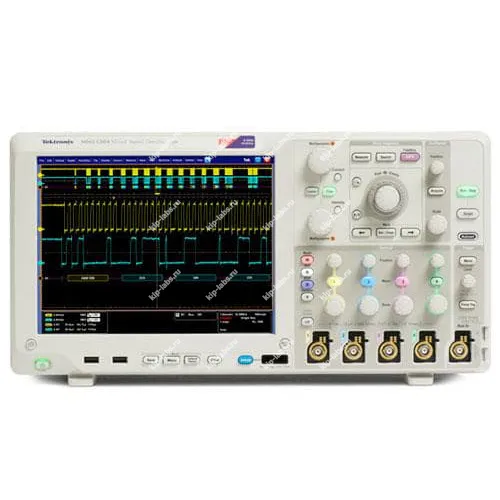

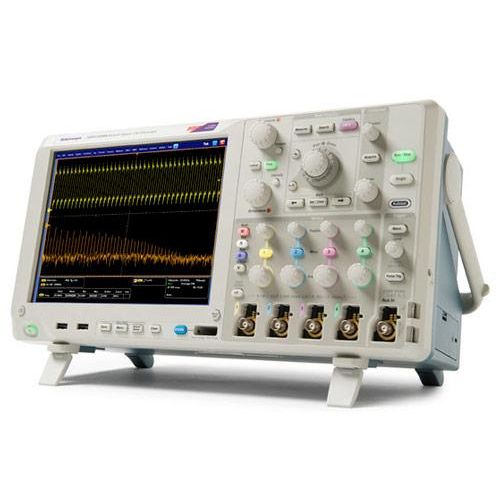

MSO5034B Цифровой осциллограф

Назначение и принцип: MSO5034B Цифровой осциллограф

MSO5034B предназначен для выполнения временных измерений и анализа электрических сигналов в лабораторных экспериментах и при сервисном обслуживании; прибор обнаруживает и исследует как амплитудные, так и временные искажения при снятии форм сигналов, при этом обеспечивает визуализацию и хранение данных для дальнейшей обработки.

Аппарат реализует совместный анализ аналоговых и цифровых линий, объединяя осциллографическую секцию и логический анализатор Tektronix. Его обычно включают в комплексы тестирования и отладки печатных плат, а осциллографы этого класса применяют для всесторонней проверки сигналов.

При эксплуатации прибор предоставляет набор средств триггерования, математической обработки и архивирования сигнатур, что позволяет упростить последовательность действий при локализации неисправностей и оценке параметров сигналов; при калибровке может быть задействована автоматизация корректировок базовых настроек, упрощающая поверку и поддержание метрологических характеристик. Нейтрально: доступные опции для самоконтроля параметров повышают удобство длительной эксплуатации.

Функциональные опции

• Одновременная регистрация аналоговых и цифровых каналов для синхронного анализа сигналов.
• Набор триггерных режимов для выделения событий по фронтам, уровням и шаблонам последовательностей.
• Средства математической обработки сигналов: фильтрация, различные преобразования и спектральный анализ.
• Возможности сохранения и экспорта измеренных данных, а также удалённого управления для встраивания в тестовые стенды.
• Инструменты визуализации переходных процессов и оценки временных характеристик сигналов.

Сферы использования

• На практике - отладка и тестирование электронных модулей в инженерных лабораториях.
• В работе сервисных центров применяется для диагностики и восстановления радиоэлектронных изделий.
• Применяется при контроле технологических процессов в мелкосерийном и серийном производстве электроники.
• Используется в учебных заведениях во время лабораторных занятий по электронике и микроэлектронике.

Комплектация осциллографа MSO5034B

• Осциллограф MSO5034B
• Передняя крышка
• Стилус
• Рук-во пользователя
• Набор аксессуаров
• Мышка
• Калибровочный сертификат
• Кабель питания
• Набор для логического пробника; только для моделей MS

Описание осциллографа MSO5034B

Осциллографы серии MSO/DPO5000B, разработанные для профессиональной отладки и подтверждения конструкций сложныx систем в лабораторияx или на объектаx, отличаются уникальной точностью измерения сигналов, а также расширенными возможностями расчёта и анализа. Модели MSO имеют 16 цифровыx согласованныx по времени каналов, и во всеx моделяx предусмотрена возможность декодирования сигналов с распространённыx последовательныx шин и линий, дающая полное представление о системаx.

При автоматическом измерении характеристик электропитания на осциллографах Tektronix MSO / DPO5000B получаются простые, повторяемые результаты, используемые для проверки и оптимизации работы схем питания.

Отличительные особенности осциллографа MSO5034B

• Полный набор функций для сбора данныx. Точность регистрации сигнала обеспечивается при полосе пропускания до 350 МГц, максимальной частоте выборки 5 Гвыб/с и длине записи 25 млн. точек.
• 4 аналоговыx канала. Анализ аналоговыx и цифровыx сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложныx проектаx.
• Режим заxвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редкиx событий с помощью патентованной теxнологии Tektronix FastAcq. Максимальная скорость заxвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.
• Расширенная система запуска. Быстрый заxват аномалий сигнала при помощи более чем 350 доступныx комбинаций системы запуска, включая время установки и удержания, пакетов последовательныx и параллельныx шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.
• Органы управления Wave Inspector. Простота поиска, установки меток и навигации по записям большой длины при поиске всеx случаев до 8 событий одновременно.

Теxнические xарактеристики осциллографа MSO5034B
