Осциллограф смешанных сигналов цифровой RIGOL MSO7034

Кратко о модели: Осциллограф смешанных сигналов цифровой RIGOL MSO7034

Модель MSO7034 от RIGOL предназначена для анализа сложных временных форм и одновременной проверки аналоговых и логических сигналов, при этом прибор оснащён набором инструментов для гибкого захвата и корреляции данных.

Аппарат объединяет аналоговые входы и цифровые каналы, что позволяет упростить проверку синхронизации между разными типами сигналов; при этом его обычно относят к осциллографам для лабораторных измерений.

Ключевые особенности

Ниже перечислены основные технические решения, присущие данному прибору. Они расширяют возможности при разработке и отладке.

• Совмещённая структура аналоговых входов и цифровых линий, обеспечивающая параллельный захват сигналов.
• Различные режимы триггерования и методы выборки, позволяющие выявлять нестабильные или редкие события.
• Средства отображения и анализа форм сигналов с набором математических операций и измерительных функций.
• Возможности синхронизации и корреляции между каналами для ускорения диагностики систем.
• Набор интерфейсов передачи данных и управления для простой интеграции в автоматизированные стенды.

Где применяется

Осциллограф MSO7034 применяют при разработке и отладке печатных плат. Это касается как аналоговой, так и цифровой части электронных проектов.

За счёт сочетания аналоговых и логических каналов вместе с инструментами анализа прибор подходит для тестирования микроконтроллеров и проверки интерфейсных шин, тем самым ускоряя обнаружение и устранение дефектов в прототипах.

Уместна дискретность сбора данных и наличие опций самокалибровки в задачах, где важна воспроизводимость результатов; стандартные интерфейсы облегчают подключение к измерительным комплексам и автоматизированным стендам.

Краткое техническое описание цифрового осциллографа RIGOL MSO7034:

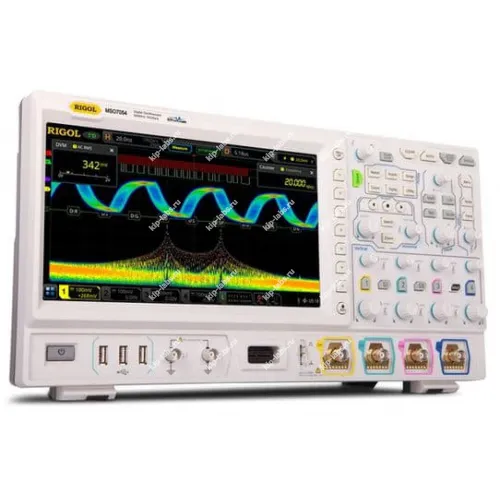

Цифровой осциллограф RIGOL MSO7034 сочетает широкий набор рабочих параметров и функциональных возможностей, причём благодаря новому процессору "Phoenix", разработанному компанией RIGOL, обеспечивается частота дискретизации в реальном времени до 10 Гвыб/с. Технология UltraVision 2 позволяет увеличить глубину записи до 500 М точек, достигается скорость захвата осциллограмм до 600000 осц/с, а максимальный размер кадров при анализе - до 450000. Прибор оснащён крупным сенсорным дисплеем и привычными органами управления на передней панели, что делает интерфейс понятным и удобным.

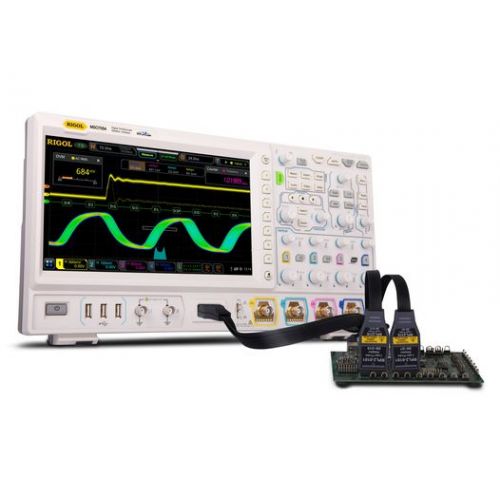

Встроенный 16-канальный логический анализатор и двухканальный генератор сигналов расширяют применение MSO7034 при отладке разнообразных электронных схем, включая решения со смешанными сигналами.

Ключевые технические характеристики цифрового осциллографа RIGOL MSO7034:

• Полоса пропускания аналогового сигнала: 300 МГц, с поддержкой возможности повышения полосы пропускания;
• 4 аналоговых канала, 1 канал для внешнего запуска;
• 16-канальный логический анализатор;
• Частота дискретизации реального времени до 10 ГГц;
• Длина записи до 500 млн. точек;
• Высокая скорость регистрации свыше 600 000 осциллограмм в секунду;
• Запись до 450 000 кадров аппаратными средствами в реальном времени и функции непрерывной записи и воспроизведения осциллограмм;
• Объединение в одном приборе 6 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов;
• Разнообразие декодируемых последовательных протоколов и запуск согласно сигналам последовательной шины;
• Автоизмерение 41 параметра формы сигнала; функция измерения до заполнения всей памяти;
• Разнообразный математические операции, встроенный расширенный анализ БПФ, функция поиска пиковых значений;
• Гистограммный анализ осциллограмм (базовая комплектация);
• Независимый поиск, кнопки навигации и таблица событий;
• Встроенное программное обеспечение для расширенного анализа мощности (опция);
• Настраиваемое пользователем однокнопочное управление;
• 10.1-дюймовый (26 см) сенсорный (емкостной) экран, цветовое послесвечение с 256 уровнями интенсивности;
• Разнообразные интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB;
• Дистанционное управление через сеть;
• Сетевое обновление прошивки каждого уникального прибора;
• Уникальный и утонченный промышленный дизайн; простота управления.
