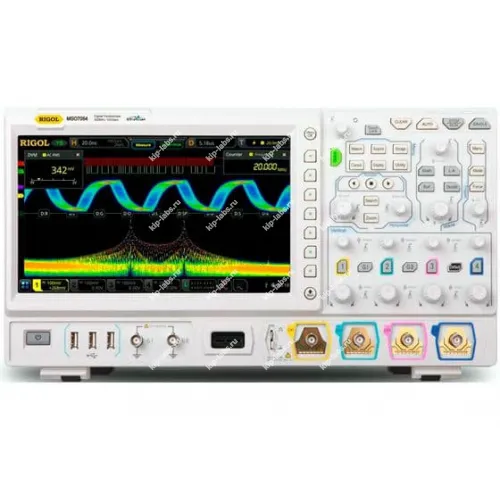

Осциллограф цифровой запоминающий RIGOL DS7024

Назначение и принцип: Осциллограф цифровой запоминающий RIGOL DS7024

RIGOL DS7024 - цифровой запоминающий осциллограф, рассчитанный на одновременную многозадачную обработку сигналов и быструю запись; при этом в основе его архитектуры лежит UltraVision II на базе микросхем Phoenix, а визуализацию обеспечивает крупный цветной сенсорный экран, производитель - RIGOL.

Аппарат выполняет последовательную запись входных сигналов в память для последующего анализа. Это позволяет проводить продолжительные измерения и детально изучать осциллограммы, и он относится к классу осциллографы.

Функциональные опции

Прибор построен на шасси с четырьмя независимыми аналоговыми каналами ввода, что позволяет одновременно фиксировать и сравнивать несколько источников сигнала; это упрощает сопоставление параметров в рамках одного прибора.

На практике, помимо стандартной осциллографической съёмки, реализованы функции цифрового вольтметра, точного частотомера и декодера цифровых протоколов; такие возможности расширяют перечень выполняемых задач.

Сохранение дискретности выборки важно для оценки точности. Возможность самопроверки калибровки облегчает подтверждение корректности измерений.

Функции и возможности отображения

Комплект средств для анализа и различные режимы визуализации упрощают интерпретацию полученных данных, при этом реализованы декодирование последовательных протоколов, дополнительные триггерные условия и расширенные режимы БПФ.

Интенсивность входного сигнала представлена цветовой градацией и гистограммами. Это повышает наглядность распределения амплитуд и временных характеристик.

Уместна дискретность выборки и возможность самокалибровки при проверке корректности регистраций.

Сферы использования

Высокое соотношение частоты дискретизации к полосе пропускания и большая глубина записи дают возможность фиксировать редкие или кратковременные события для последующего детального анализа. При этом крупный сенсорный дисплей и высокая скорость захвата осциллограмм упрощают работу с результатами.

При эксплуатации аппарат сочетает технические характеристики с полным набором средств анализа данных; поэтому он применяется в лабораторных и производственных задачах для диагностики и верификации электронных схем.

При калибровке проверяют стабильность входных каналов. Это выполняют без вмешательства в основную конфигурацию.

Основные характеристики осциллографа RIGOL DS7024:

• Количество входных аналоговых канал
