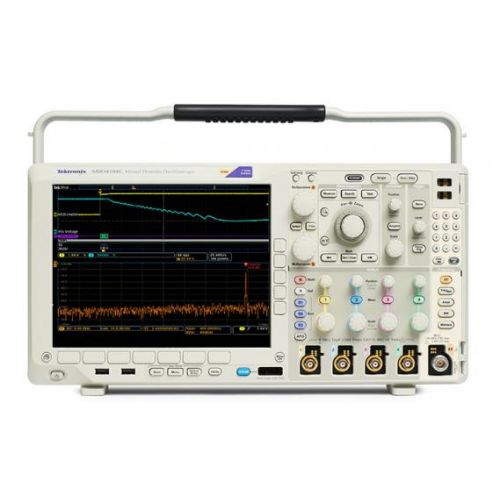

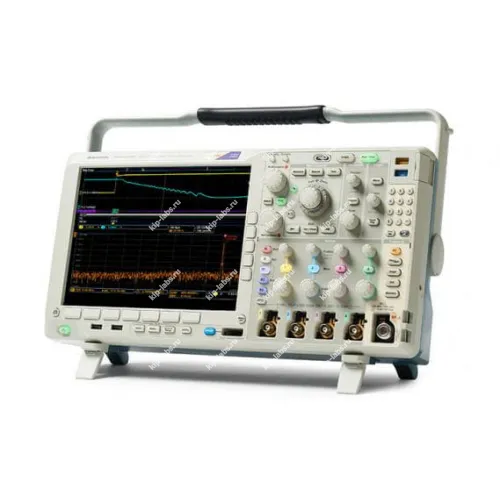

MDO4034C Осциллограф смешанных сигналов

Кратко о модели: MDO4034C Осциллограф смешанных сигналов

MDO4034C - это осциллограф смешанных сигналов производства Tektronix, рассчитанный на одновременную работу с аналоговыми каналами и цифровыми шинами, при этом прибор обеспечивает единую среду для временного и частотного анализа, что упрощает комплексную оценку функционирования электронных устройств.

Аппарат предназначен для задач разработки и отладки электронных схем и модулей, он легко интегрируется в рабочие процессы при тестировании плат и узлов, а также используется вместе с другим лабораторным оборудованием, включая осциллографы, что повышает удобство при проведении испытаний.

Ключевые особенности

• Поддержка параллельного захвата аналоговых и цифровых каналов, что даёт возможность отслеживать взаимосвязи между сигналами в смешанных системах.
• Набор триггерных схем и режимов захвата для выделения требуемых участков сигналов; это ускоряет выявление редких или прерывистых событий.
• Встроенные средства спектрального анализа и декодирования протоколов, которые облегчают проверку корректности интерфейсов и передачу данных.
• Гибкие инструменты измерений и визуализации с опциями детальной постобработки сигналов, что позволяет получать более информативные результаты по волновым формам.
• Интерфейсы для обмена данными и возможности интеграции с прикладным ПО, благодаря этому прибор легко включается в автоматизированные тестовые стенды.

Где применяется

Этот осциллограф активно используют при разработке и отладке встраиваемых систем; он помогает быстро выявлять ошибки логики и несоответствия сигналов при работе с цифровыми платами, что позволяет сократить время отладки и повысить надёжность решений.

MDO4034C также востребован при исследовании радиочастотных элементов и проверке трактов передачи данных, поскольку он обеспечивает анализ сигналов в широкой полосе; таким образом прибор пригоден для испытаний модулей беспроводной связи и верификации интерфейсов.

Поддержка функций самокалибровки и стандартных интерфейсов обмена данными, включая RS-232C, удобна для плановых проверок и передачи протоколов измерений в системы учёта, что даёт дополнительные возможности при эксплуатации в лабораториях и на производстве.

Комплектация осциллографа MDO4034C

• Осциллограф смешанных сигналов MDO4034C - 1 шт.
• Пробник TPP0500B, 500МГц, 10Х, 3,9 пФ - 4 шт.
• Передняя крышка - 1 шт.
• Сумка для пренадлежностей - 1 шт.
• Руководство по вводу в эксплуатацию и безопасности - 1 шт.
• Шнур питания - 1 шт.
• ПО OpenChoice Desktop - 1 шт.
• Калибровочный сертификат - 1 шт.

Описание осциллографа MDO4034C

Осциллограф серии MDO4000C представляет собой инструмент премиум-класса с набором функций, которые ускоряют каждый этап отладки - от быстрого обнаружения и захвата аномалий до поиска интересующих фрагментов в записанных осциллограммах, при этом доступен детальный анализ характеристик этих событий и поведения тестируемого узла.

Приборы серии MDO разработаны для выполнения точных измерений и предоставляют исчерпывающую информацию о тестируемых устройствах; MDO4000C позволяет проводить измерения непосредственно по собранным данным, тогда как многие альтернативы ограничиваются одноразовым снимком и последующими измерениями только по отображаемым данным.

Области применения осциллографа MDO4034C

• Разработка встраиваемых систем. Быстрое выявление и устранение проблем системного уровня при отладке встраиваемых систем со смешанными сигналами, где применяются распространённые последовательные шины и беспроводные интерфейсы; при этом прибор помогает согласовать взаимодействие модулей и интерфейсов.
• Разработка источников питания. Проведение достоверных и воспроизводимых измерений напряжения, тока и мощности, а также автоматизированных измерений параметров качества питающих напряжений, коммутационных потерь, гармонической составляющей, пульсаций и модуляции; это даёт возможность оценивать область безопасной работы при использовании различных пробников в рамках экономичного решения.
• Обнаружение ЭМ-помех. Быстрый поиск источников электромагнитных помех во встраиваемой системе за счёт анализа сигналов во временной области, что позволяет наглядно отображать излучаемые помехи в реальном времени и сокращает время локализации проблем.
• Исследование сигналов беспроводных сетей. Осциллограф серии MDO4000C даёт возможность изучать всю цепочку сигналов - аналоговые, цифровые и РЧ - а также временные соотношения между ними; это обеспечивает глубокое понимание работы беспроводных технологий таких как Bluetooth, 802.11 WiFi, ZigBee и других, и при одном захвате в широкой полосе частот позволяет оценивать взаимодействие сигналов разных стандартов или просматривать весь диапазон широкополосного стандарта, например 802.11/ad.
• Обучение. Управление несколькими приборами на одном стенде может быть неудобным; решение «шесть в одном», реализованное в MDO4000C, исключает необходимость параллельного управления множеством устройств, при наличии встроенного анализатора спектра можно проводить лабораторные занятия по современным беспроводным технологиям с минимальными затратами, при этом возможна последующая модернизация функционала по мере необходимости и бюджета.
• Производственные испытания и диагностика. В условиях ограниченного рабочего пространства на производстве объединение функций нескольких приборов в одном корпусе позволяет сократить занимаемую площадь и уменьшить затраты на тестирование и диагностику; осциллограф серии MDO4000C помогает минимизировать число отдельных измерительных устройств, что упрощает организацию производственного контроля.

Технические характеристики осциллографа MDO4034C
