Назначение и принцип: АСК-4166 Осциллограф USB смешанных сигналов
АСК-4166 - USB-осциллограф смешанных сигналов. Прибор предназначен для регистрации и анализа аналоговых и цифровых входов в лабораторной и сервисной практике, при этом передача данных на компьютер осуществляется по USB-интерфейсу для последующей обработки в прикладном программном обеспечении; производителя можно найти у Актаком.
Прибор выполняет оцифровку входных сигналов и формирует временную шкалу для исследования формы сигналов. В работе выбор режимов срабатывания триггера и порядок оцифровки обеспечивают удобство в поиске нестабильных или редких событий.
На практике устройство применяют при наладке схем и контроле временных соотношений между каналами, что позволяет синхронно соотносить аналоговые и цифровые события в одной сессии измерений; дополнительную информацию по родственным приборам можно получить в разделе осциллографы.
При калибровке и проверке допустимо использовать как встроенные средства настройки, так и внешние эталоны; при этом дискретность каналов полезна при анализе цифровых линий, а наличие самокалибровки сокращает частоту вмешательств оператора.
Функциональные опции
- Синхронная запись аналоговых и цифровых каналов на общей временной оси.
- Разнообразные режимы триггера: по уровню, по фронту и с возможностью задания сложных логических условий.
- Возможность записи последовательных фрагментов с последующим отображением и анализом на ПК.
- Встроенные инструменты измерения: маркеры времени, отметки амплитуды и статистические параметры.
- Поддержка FFT‑анализа для оценки частотных составляющих сигналов.
- Выгрузка данных в общепринятые форматы для последующей обработки и документирования.
Сферы использования
- Наладка и тестирование электронных схем в исследовательских и инженерных лабораториях.
- Диагностика и восстановление работоспособности печатных плат и встроенных систем.
- Использование в учебном процессе при изучении временных и спектральных характеристик сигналов.
- Проверка цифровых шин и интерфейсов в процессе верификации встроенных устройств.
- Контроль в приемосдаточных и сервисных процедурах на производственных стендах.

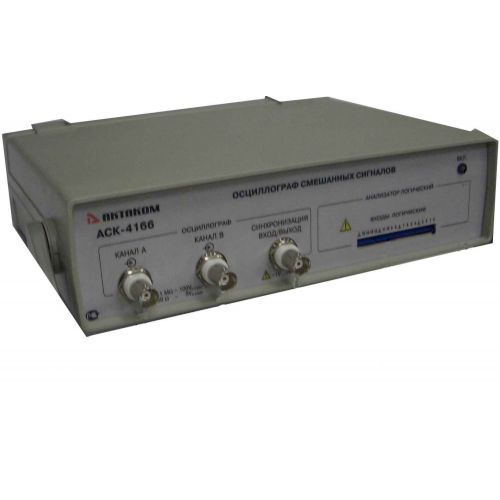

Описание осциллографа USB смешанных сигналов АСК-4166:
Осциллограф смешанных сигналовАСК-4166 предназначен для наблюдения и анализа синхронных временных диаграмм цифровых и аналоговых сигналов, их отображения на мониторе компьютера, измерения параметров и математической обработки с помощью программного обеспечения.
Прибор применяется для наладки, ремонта, лабораторных исследований и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Прибор работает совместно с компьютером по интерфейсу USB 1.1 и снабжается соответствующим программным обеспечением.

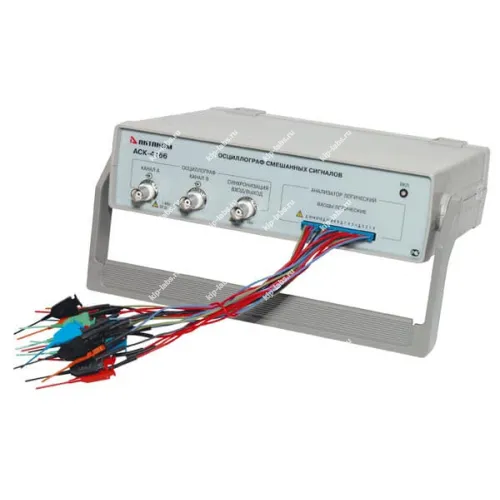

Особенности осциллографа сигналов АСК-4166:
- 2 входа аналоговых, 16 цифровых входов логического анализатора;
- асинхронный/метасинхронный сбор данных;
- внутреннее/внешнее тактирование;
- поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех - глитчей;
- просмотр формы цифровых сигналов;
- асинхронный сбор данных 2,5 кГц…100 МГц;
- запуск осциллографа по сложным логическим событиям;
- тактирование осциллографа от внешней частоты;
- запись/чтение данных/изображения в файл;
- курсорно-меточные абсолютные и относительные измерения;

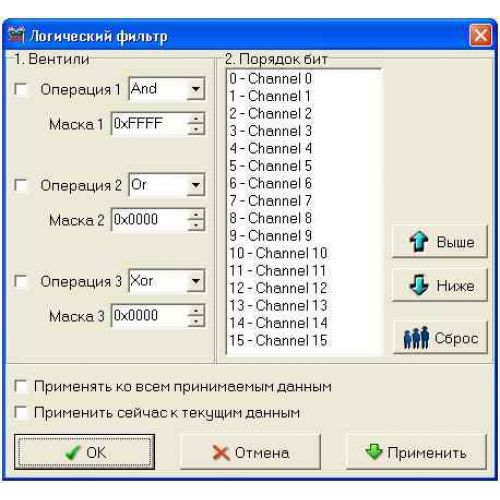

- наложение систем масок на каждую выборку массива данных (логический фильтр);
- цифровая фильтрация аналоговых каналов;
- гибкие возможности выбора порога;
- автоматическая настройка на сигнал;
- подключение к ПК через USB 1.1.
Программное обеспечение осциллографа USB АСК-4166:
- ACK-3106_SDK_Base Базовый комплект средств разработки ПО;
- ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм;
- AHP-3516_SDK_Base Базовый комплект средств разработки ПО;
- Aktakom AULServer Программное обеспечение AUL Сервер;

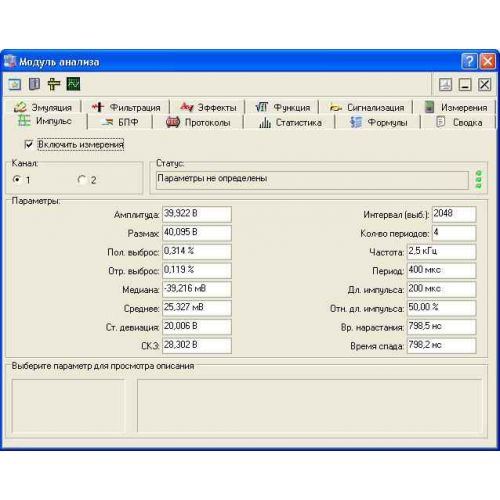

- ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора;
- AMS Aktakom Mixed Signals Программное обеспечение;

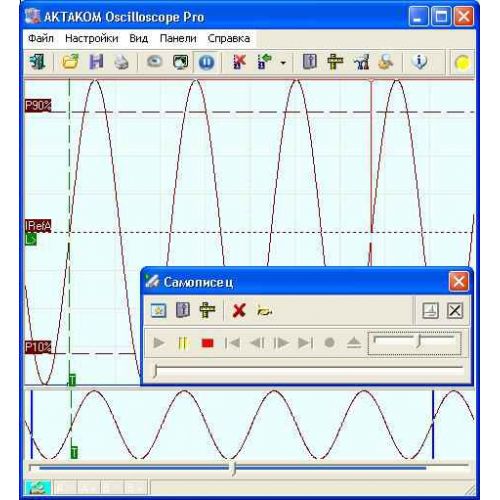

- AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов;
- APG Aktakom Pattern Generator Программное обеспечение;
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab.
Технические параметры осциллографа USB смешанных сигналов:
| Параметр | Значение |
|---|---|
| Модуль осциллографа | |
| Вертикальная развертка | |
| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | ±(2% текущей величины ±1 отсчет) |
| Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Максимально 6,5 нс |
| Разделение каналов | Минимально -40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Синхронизация | |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешний фиксированный +1,2 В |
Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | -1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Горизонтальная развертка | |
| Доступные режимы | Развертка после события синхронизации; Развертка до события синхронизации (режим предзаписи); Непрерывный сбор данных (режим самописца временно недоступен) |
| Размер данных | Обычный режим - 130000 точек. Отношение доли данных до и после события - любое; Режим самописца (временно недоступен) - ограничивается доступным дисковым пространством (встроенный просмотр - файлы размером не более 2 Гб) |
| Время развертки | Обычный режим - 10 нс/выборку...1 мс/выборку; Режим самописца (временно недоступен) - 10 мкс/выборку...1 час/выборку |
| Погрешность развертки | Не более 2% |
| Встроенный генератор | |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | около 3,5 В от пика до пика |
| МОДУЛЬ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | |
| Частота дискретизации | До 200 МГц по 16 каналам одновременно. (В осциллографе смешанных сигналов в АСК-4166 Смешанный режим частота дискретизации по 2-м аналоговым и 16 цифровым входам частота дискретизации 100 МГц!) Доступны следующие величины внутренней частоты дискретизации: 200 МГц, 100 МГц, 50 МГц, 25 МГц, 10 МГц, 5 МГц, 2.5 МГц, 1 МГц, 500 кГц, 250 кГц, 100 кГц, 50 кГц, 25 кГц, 10 кГц, 5 кГц, 2.5 кГц |
| Внутренняя память | Буфер на 2 М выборок/канал. Размеры буферов предзаписи и послезаписи регулируются в пределах полного объема буфера |

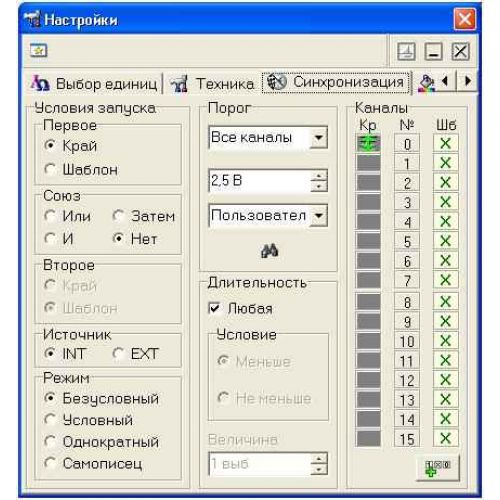

| Опции синхронизации | Запуск по фронту может выполняться по любому из каналов и может вызываться повышением, падением или повышением или падением сигнала (изменение состояния). Для запуска по шаблону, входящие цифровые сигналы сравниваются с указанным пользователем шаблоном запуска (допускаются установки «0», «1» и «безразлично»). Запуски по шаблону и по фронту могут комбинироваться: Шаблон ИЛИ фронт: Запуск произойдет по условию запуска по шаблону или по фронту, по тому, которое случится первым. Шаблон И фронт: Запуск произойдет, когда условие запуска по фронту произойдет при выполненном условии запуска по шаблону. Шаблон, ЗАТЕМ фронт / фронт, ЗАТЕМ шаблон: первоначально будет ожидать выполнения первого условия. После того, как будет обнаружено выполнение первого условия будет ожидаться выполнение второго условия, которое и вызовет запуск, приводящий к сбору данных и их отображению. Запуск может быть произведен по результату анализа длительности шаблона. Длительность шаблона может быть задана от 1 до 65535 тактов частоты регистрации. Причем (по выбору) образец может быть как меньше заданной длительности, так и больше. |
| Уровни сигналов | Пороги переключения входных формирователей могут быть установлены в диапазоне –1,9 В...+6,8 В с дискретностью 100 мВ |
| Общие характеристики | |
| Питание | Встроенный блок питания 220 В |

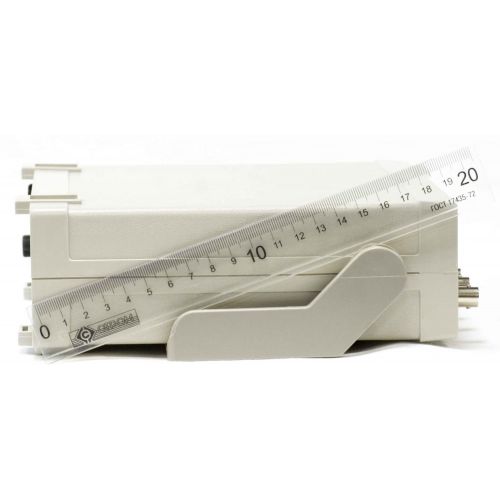

| Габаритные размеры | 260х210х70 мм |
| Масса | не более 1 кг |
| Требования к компьютеру | порт USB 1.1 установленная операционная система Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10 видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет для использования звуковых сообщений программы необходимы звуковая плата и колонки для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб |
Комплект поставки АСК-4166:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф USB смешанных сигналов АСК-4166 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель для соединения устройства с USB портом | 1 |
| 4 | Комплект сигнальных пробников | 1 |
| 5 | Краткая инструкция | 1 |
| 6 | Руководство по эксплуатации (не имеет физического носителя и может быть загружено сайта производителя) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
