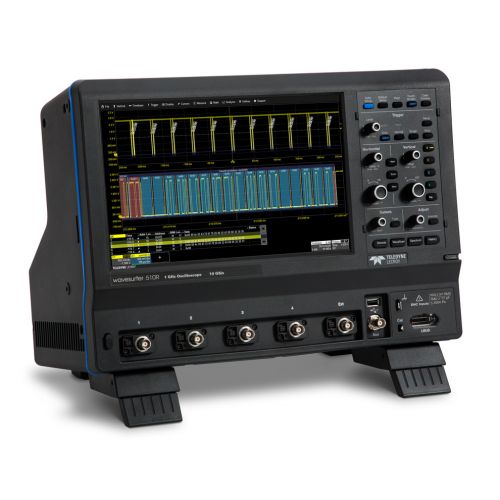

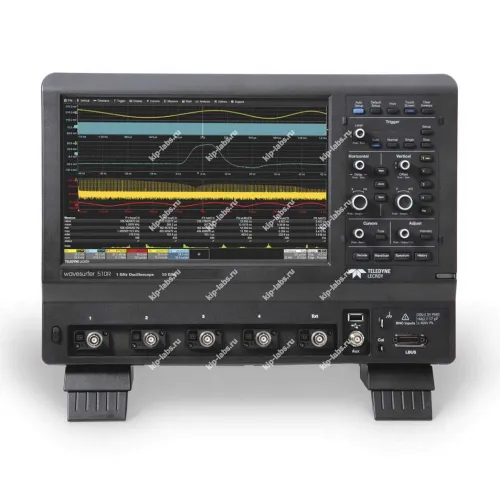

Осциллограф цифровой WaveSurfer 510R

Описание модели: Осциллограф цифровой WaveSurfer 510R

WaveSurfer 510R - цифровой осциллограф, предназначенный для захвата и последующего анализа электрических сигналов, что обеспечивает удобную визуализацию и согласование каналов.

Прибор выпускает Teledyne LeCroy. Также он относится к ряду осциллографы и органично вписывается в парк радиоизмерительные приборы.

При необходимости устройство можно интегрировать в автоматизированные стенды. Кроме того, реализованы стандартные процедуры калибровки и настройки дискретности отображения, что поддерживает повторяемость измерений.

Преимущества

• Пользовательский интерфейс разработан для быстрого доступа к ключевым функциям и упрощает управление системой.
• Доступно несколько режимов захвата сигналов и гибкие варианты триггерной настройки, что повышает точность фиксации событий.
• Встроенный набор инструментов позволяет анализировать форму сигналов и измерять параметры во временной и частотной областях.
• Прибор имеет компактный корпус, а органы управления расположены эргономично для удобства эксплуатации.
• Поддерживаются стандартные процедуры обслуживания и калибровки для обеспечения стабильной работы.

Область применения

• Используется в лабораторных исследованиях и при разработке электронных устройств.
• Применим для испытаний и отладки модулей в производственных и сервисных условиях.
• Используется в образовательных программах и на практических занятиях по электронике.
• Применяется в НИОКР и при прототипировании электронных систем.

Краткое описание цифрового осциллографа WaveSurfer 510R

• Полоса пропускания 1 ГГц
• Число каналов 4
• Частота дискретизации на канал 10 ГГц
• Длина памяти до 32 МБайт (при объединении)
• Возможность наблюдения смешанных сигналов (опциональный логический анализатор MS-250/-500)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Документирование и создание отчетов в LabNotebook™ («Моя записная книжка»)
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Опции: анализатор спектра, анализ электрической мощности, синхронизация и декодирование последовательных протоколов (19 стандартов)
• Пользовательский интерфейс MAUI + One Touch
• Режим предыстории History (просмотр ранее собранных данных)
• Режим сегментированной развертки (повышает эффективность использования памяти)
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (30,7 см)
