Осциллограф цифровой двухканальный MSO5102

Описание модели: Осциллограф цифровой двухканальный MSO5102

Линейка MSO5000 от RIGOL построена с расчётом на расширение возможностей: в исполнениях с двумя каналами допускается активация до четырёх аналоговых входов и увеличение полосы пропускания базовых моделей до 350 МГц, при этом эти приборы применимы для анализа источников питания.

MSO5102 - цифровой осциллограф с двумя аналоговыми каналами, полосой пропускания 100 МГц и 9" цветным сенсорным экраном. При необходимости функциональность можно расширить до 4 аналоговых каналов плюс 16 цифровых; также устройство уместно среди осциллографы.

При необходимости прибор поддерживает работу с последовательными шинами и режимы дискретного триггера, что позволяет интегрировать его в существующие измерительные установки. Кроме того, возможна работа с типичными последовательными интерфейсами и предусмотрены средства для упрощённой настройки.

Преимущества

Гибкая конфигурация: опциональное добавление аналоговых и цифровых каналов расширяет набор возможных применений, при этом прибор проще адаптировать под конкретные измерительные задачи.

9" сенсорный экран упрощает управление и отображение осциллограмм. Также доступны большая глубина памяти и высокая скорость захвата, что повышает информативность при детальном анализе сигналов.

Область применения

MSO5102 применяют при отладке и проверке аналоговых и цифровых схем. Кроме того, его используют для тестирования и анализа источников питания.

Основные характеристики цифрового осциллографа RIGOL MSO5102:

• 2 аналоговых (4 аналоговых + 16 цифровых, опционально).
• Полоса пропускания - 100 МГц.
• Время нарастания - от 3,5 нс
• Технология UltraVision 2.
• Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал).
• Максимальная память - 100 М точек (200 М -опция).
• АЦП 8 бит.
• Скорость захвата 500000 осц./сек.
• Анализ осциллограмм (до 450000 кадров).
• Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553.
• Зональный запуск.
• Декодирование протоколов (опция)
• 41 тип автоизмерений.
• Математические функции.
• Статистика.
• БПФ.
• Цифровой вольтметр.
• Частотомер.
• Встроенный генератор (опция).

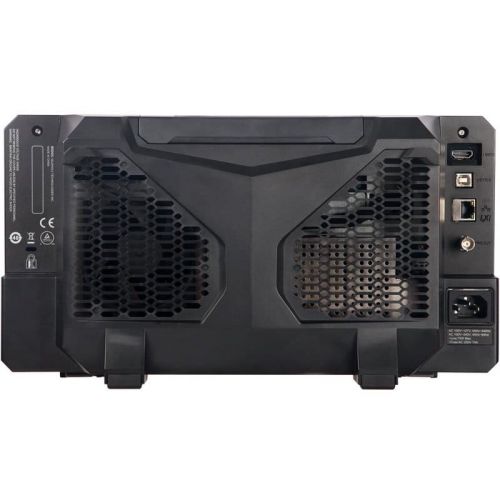

• Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция).
• Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс.
• Вес: 3,5 кг.
• Размеры: 367 x 200 x 130 мм.
