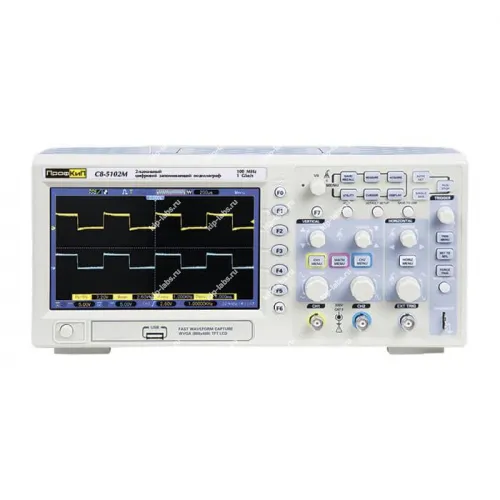

Осциллограф цифровой ПрофКИП С8-5102М

Назначение и принцип: Осциллограф цифровой ПрофКИП С8-5102М

Модель С8-5102М от ПрофКИП - цифровой осциллограф с полосой пропускания 100 МГц и двумя каналами; прибор фиксирует переходные фронты и выполняет математическую обработку сигналов, при этом доступна функциональность спектрального анализа.

Устройство рассчитано на использование в научно-исследовательских учреждениях и на производстве. В работе его также применяют сервисные службы в различных отраслях; см. раздел осциллографы.

При калибровке следует учитывать дискретность измерений, при этом выбор между встроенными или внешними интерфейсами определяется конкретными задачами эксплуатации.

Функциональные опции

В рабочем цикле прибор захватывает сигнал и выводит изображение на 7 дюймов, цветной (800х480) LCD; устройство обеспечивает цифровую запись при максимальной частоте дискретизации 1 Гвыб /с, что позволяет последовательно выполнять математические преобразования и детальный спектральный анализ.

Сферы использования

На практике прибор применяют в лабораторных исследованиях и на производственных линиях. При эксплуатации его используют для диагностики и обслуживания электронного оборудования.

Технические характеристики:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 100 МГц;
• Экран: 7 дюймов, цветной (800х480) LCD;
• Максимальная частота дискретизации: 1 Гвыб /с;
• Глубина памяти: 40 К;
• Интерфейс: USB-Host;
• Питание: 100 В … 120 В /45 Гц … 440 Гц, 120 В … 240 В /45 Гц … 66 Гц;
• Габаритные размеры: 313 х 108 х 142 мм;
• Вес: 2 кг;
