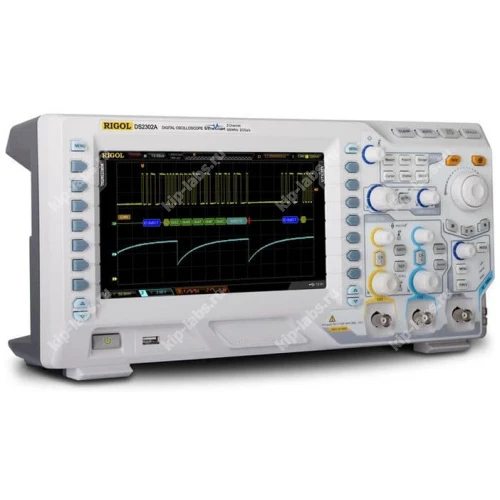

Осциллограф цифровой запоминающий RIGOL DS2202A-S

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS2202A-S

Модель DS2202A-S - запоминающий цифровой осциллограф, оснащённый двумя аналоговыми каналами и встроенным генератором сигналов. При создании прибора инженеры RIGOL реализовали технологию UltraVision, которая ранее применялась в старших сериях DS4000 и DS6000.

Принадлежащее семейству DS2000A-S оборудование (DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S) получило улучшенные характеристики и расширенные триггерные возможности, при этом специалисты увеличили набор средств для анализа сигналов; в списке осциллографы эти изменения подчёркивают функциональные преимущества серии.

Осциллограф RIGOL DS2202A-S рассчитан на полосу пропускания 200 МГц и имеет два аналоговых входа. В реальном времени прибор поддерживает частоту дискретизации до 2 ГГц; параметры допускают дискретную настройку рабочих режимов, при этом предусмотрена возможность регулярной калибровки и применение распространённых интерфейсов, например RS-232C. Такие функции уместны в задачах, где требуется дискретность измерений.

Ключевые особенности

Благодаря интеграции UltraVision и расширенному набору режимов триггера прибор предоставляет гибкие средства диагностики, что позволяет ускорить локализацию неисправностей и упростить анализ форм сигналов.

• Полоса пропускания 200 МГц;
• Максимальная частота дискретизации 2 ГГц;
• 2 аналоговых канала;
• Глубина памяти 14M (опционально 56M);
• Встроенный генератор сигналов 2 каналов, выходная частота до 25 МГц;
• Технология UltraVision для отображения и статистики сигналов.

Где применяется

Осциллограф используют при отладке электронных схем и в лабораторных измерениях, что позволяет получать воспроизводимые результаты; он также востребован при тестировании встроенных систем и для диагностики сигналов на испытательных стендах.

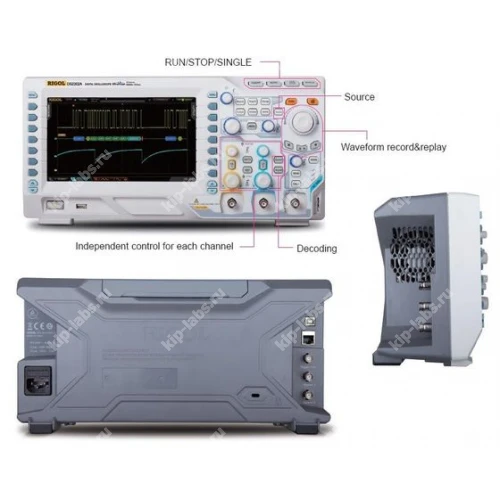

Функциональные возможности осциллографа RIGOL DS2202A-S:

• Полоса пропускания 200 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение
