Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12612
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
130 914₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-160М

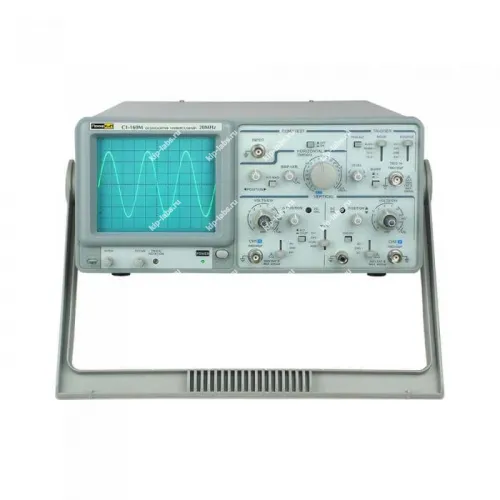

Кратко о модели: Осциллограф универсальный ПрофКИП С1-160М
Прибор Осциллограф универсальный ПрофКИП С1-160М предназначен для выполнения измерений и быстрой диагностики электрических и электронных сигналов, при этом он объединяет стандартный набор инструментов для отображения формы сигнала и первоначального анализа.
Модель относится к осциллографы, что облегчает сравнение с аналогичными решениями; корпус устройства компактен, поэтому его удобно размещать в лаборатории или на рабочем месте. В ряде комплектаций предусмотрена самокалибровка и наличие интерфейсов передачи данных, что удобно при встраивании в автоматизированные испытательные стенды.
Ключевые особенности
- Универсальный дизайн, рассчитанный на проверку типичных аналоговых и цифровых сигналов.
- Различные режимы отображения и измерения с триггерными функциями, что даёт возможность захвата и анализа нестабильных импульсов.
- Простое в освоении управление и хорошо читаемый экран для оперативной оценки формы сигнала.
- Компактный корпус, пригодный как для стационарной установки, так и для переносного применения.
- Возможна интеграция в испытательные стенды с передачей данных через стандартные интерфейсы.
Где применяется
- Ремонт и сервисная диагностика электронных плат и устройств - подходит для локализации неисправностей на уровне сигналов.
- Лабораторные и стендовые испытания при разработке и отладке электронных схем.
- Контроль на производственных участках при сборке и наладке оборудования.
- Образовательные лаборатории для демонстраций и изучения временных характеристик сигналов.
Подробно об осциллографе универсальном ПрофКИП С1-160М:
Осциллограф универсальный ПрофКИП С1-160М применяется для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц. Для этого служит визуальное наблюдение на экране электронно-лучевой трубки (ЭЛТ) и измерение амплитудных и временных параметров по шкале экрана.
Модель оснащена встроенным тестером компонентов, что позволяет решать большинство типичных измерительных задач непосредственно на рабочем месте без привлечения дополнительных приборов. ПрофКИП С1-160М даёт возможность измерять параметры двух- и трехполюсников и наблюдать вольт-амперные характеристики (ВАХ) полупроводниковых приборов, что облегчает входной контроль и подбор транзисторов в согласованные пары.
Универсальный осциллограф ПрофКИП С1-160М пригоден для ремонта, обслуживания и диагностики радиоэлектронной аппаратуры, в том числе на труднодоступных объектах. Прибор характеризуется удобством эксплуатации и обслуживания, прочной конструкцией, стабильностью временных и температурных параметров, а также небольшими весом и габаритами.
Отличительные особенности осциллографа ПрофКИП С1-160М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- ALT функция запуска;
- Масштабирование развертки: х 10;
- ТВ-синхронизация, режим X-Y;
- Встроенный тестер компонентов;
Технические характеристики ПрофКИП С1-160М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) | |
|---|---|---|---|
| Тип | прямоугольный, 6 дюймов | ||
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) | ||
| Ускоряющее напряжение | 2 кВ | ||
| Яркость | непрерывно регулируемая на передней панели | ||
| Z-вход | |||
| Входное сопротивление | ~ 47 кОм | ||
| Входной уровень | ≥ 5 Впик-пик | ||
| Частотный диапазон | 2 МГц | ||
| Канал вертикального отклонения | |||
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% | ||
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) | ||
| Время нарастания | ≤ 17,5 нс | ||
| Входной импеданс | ~ 1 МОм /25 пФ | ||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) | ||
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 100 нс /дел … 50 мс /дел при масштабировании | ||
| Точность | ±3% ±5% при масштабировании | ||
| Масштабирование развертки | х 10 | ||
| Максимальный коэффициент развертки | 20 нс /дел | ||
| Линейность развертки | ±5% ±10% при масштабировании | ||
| Синхронизация | |||
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) | ||
| Вход усилителя | закрытый (AC) | ||
| Полярность синхронизации | «+» или «-» | ||
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) | ||
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) | ||
| Внешний вход синхронизации | |||
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ | ||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Режим x-y | |||
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% | ||
| Частотный диапазон X-входа | 500 кГц | ||
| Сдвиг фазы | ≤3° (50 кГц) | ||
| Выходной сигнал | |||
| Выход сигнала канала 1 | |||
| Калибратор | |||
| Форма сигнала | положительный меандр | ||
| Частота | 1 кГц | ||
| Выходное напряжение | 2 Впик-пик ±2% | ||
| Тестер компонентов | |||
| Тестовое напряжение | приблизительно 4.5 В (открытый контур) | ||
| Тестовый ток | максимум 6.6 мА (короткое замыкание) | ||
| Тестовая частота | приблизительно 60 Гц | ||
| Общие данные | |||
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц | ||
| Габаритные размеры | 310 х 150 х 455 мм | ||
| Вес | 8 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-160М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
