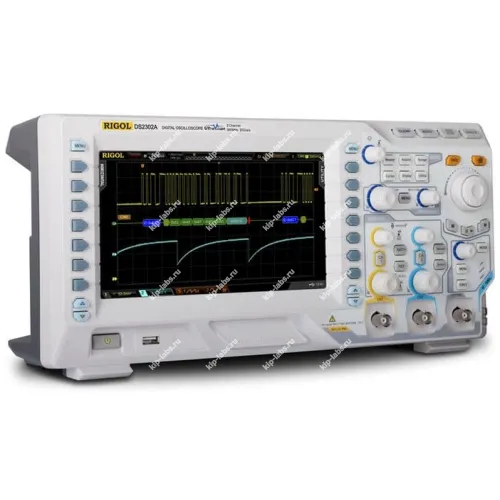

Осциллограф цифровой запоминающий RIGOL DS2202E

Описание модели: Осциллограф цифровой запоминающий RIGOL DS2202E

Двухканальная серия запоминающих осциллографов DS2000A была существенно переработана с внедрением технологии UltraVision из старших линеек DS4000 и DS6000, что повышает информативность отображения сигналов; при этом конструктивные принципы построения прибора сохранены, и производитель RIGOL оставил ключевые архитектурные решения прежними.

Модификации с обозначением "E" (Econom) имеют упрощённое аппаратное исполнение и продаются по заметно более низкой цене за счёт исключения ряда дорогостоящих и не всегда обязательных опций. Также такое конструкторское решение ориентировано на снижение стоимости без изменения базовой работоспособности, и прибор естественно находит применение в линейке осциллографы для учебных и сервисных задач.

RIGOL DS2202E заявлен с полосой пропускания 300 МГц, частотой дискретизации 2 ГГц и двумя аналоговыми входными каналами; при этом устройство демонстрирует сравнительно низкий собственный уровень шума, расширенные возможности по запуску и опции синхронизации с декодированием последовательных шин (I?C, RS-232, SPI, CAN, LIN и др.), что делает его пригодным для разработки, диагностики и отладки как цифровых, так и аналоговых схем. При необходимости уместна дискретность и процедуры самокалибровки, а также доступны режимы декодирования и статистики измерений.

Преимущества

• Технология UltraVision, встроенная в прибор, повышает информативность представления формы сигнала.
• Облегчённая аппаратная конфигурация снижает стоимость без утраты основных функций и режимов измерения.
• Расширенные режимы запуска и опции синхронизации с возможностью декодирования последовательных шин.

Область применения

Прибор рассчитан на выполнение задач разработки и отладки электронных устройств, при этом он применим для работы с аналоговыми сигналами и для анализа цифровых шин. Дополнительно осциллограф уместно использовать в сервисных и учебных лабораториях.

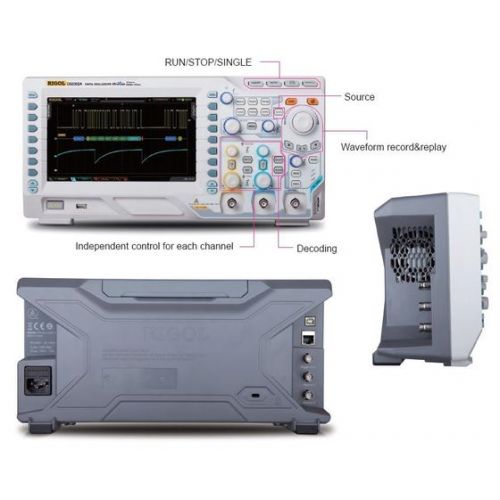

Функциональные возможности осциллографа RIGOL DS2202Е:

• Полоса пропускания 200 МГц;
• Максимальная частота дискретизации в режиме реального времени: 1 Гвыб/c на канал;
• Количество аналоговых входных каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN;
• Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL DS2202Е:

1. Осциллограф цифровой производительный двухканальный RIGOL DS2202E в бюджетном исполнении
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2202Е:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
