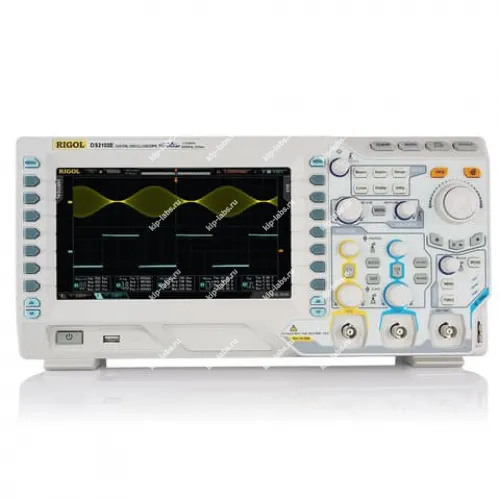

Осциллограф цифровой запоминающий RIGOL DS2102E

Назначение и принцип: Осциллограф цифровой запоминающий RIGOL DS2102E

Семейство двухканальных запоминающих приборов DS2000A от RIGOL является следующей стадией развития линейки DS2000; при этом в конструкцию интегрирована технология визуализации UltraVision, позаимствованная у старших серий DS4000 и DS6000, что сохраняет преемственность архитектуры и улучшает отображение сигналов. В первых абзацах стоит отметить также принадлежность к группе осциллографы, поскольку прибор ориентирован на задачи, типичные для этой подкатегории.

Версии с суффиксом "E" (Econom) рассчитаны на снижение конечной стоимости за счёт исключения ряда редких, но дорогостоящих аппаратных модулей. Это решение уменьшает цену без пересмотра базовой аппаратной платформы.

Модель RIGOL DS2102E оборудована двумя аналоговыми входами и обладает верхней границей полосы пропускания 100 МГц и частотой дискретизации 2 ГГц, что делает её применимой при разработке и отладке; при этом прибор показывает относительно низкий собственный шум, расширенные режимы запуска и синхронизации с возможностью декодирования шин I?C, RS-232, SPI, CAN, LIN и других. Уместна дискретность настроек отображения и опциональные средства самоконтроля параметров.

Функциональные опции

При эксплуатации DS2102E предоставляет набор инструментов для анализа формы сигнала, включая разнообразные режимы триггера и математическую обработку, тем самым облегчая поиск и воспроизведение редких или кратковременных событий. В работе полезна опциональная функция декодирования последовательных шин и встроенная статистика автоматических измерений; нейтрально отмечаем наличие стандартных интерфейсов обмена данными, включая RS-232C.

Сферы использования

На практике осциллограф применяют при разработке, диагностике и отладке как цифровой, так и аналоговой электроники; в работе прибор подходит для лабораторий и сервисных центров. При калибровке и прототипировании оказывается полезной возможность записи большого числа кадров и последующего воспроизведения трасс.

Функциональные возможности осциллографа RIGOL DS2102Е:

• Полоса пропускания 100 МГц;
• Максимальная частота дискретизации в режиме реального времени: 1 Гвыб/c на канал;
• Количество аналоговых входных каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?);
• Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М, вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN;
• Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL DS2102Е:

1. Осциллограф цифровой производительный двухканальный RIGOL DS2102E в бюджетном исполнении
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2102Е:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
