Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: RIGOL
- Код товара: 13095
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO1074Z-S
Товар снят с производста!!!

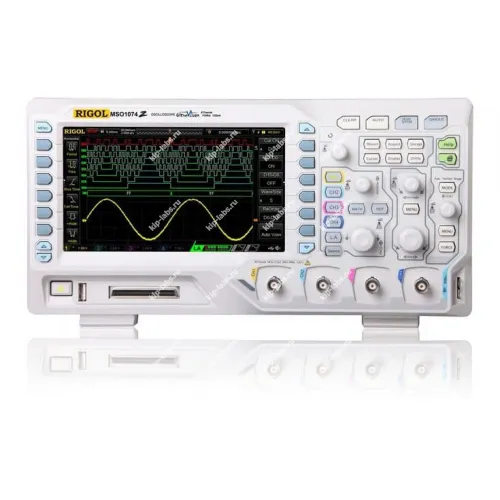

Описание осциллографа реального времени RIGOL MSO1074Z-S бюджетного с большим экраном и встроенным генератором:
RIGOL MSO1074Z-S бюджетный цифровой осциллограф реального времени смешанных сигналов, обладающий встроенным логическим анализатором на 16 каналов, большим 7-ми дюймовым (17,78 мм по диагонали) экраном и встроенным генератором сигналов
Модель осциллографа смешанных сигналовMSO1074Z-S с полосой пропускания в 70МГц, имеет 4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек (при задействовании 3 или 4-х каналов одновременно), 500 Мвыб/сек (при задействовании 2-х каналов одновременно) или 1 Гвыб/сек (при задействовании 1-го канала)
Дополнительно модель имеет 16 цифровых входных каналов для для отладки цифровых схем с частотой дискретизации 500 Мвыб/сек (привовании 16-ти каналов одновременно) или 1 Гвыб/сек (при задействовании до 8-ми каналов одновременно)
Максимальная скорость запоминания 00 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду) и встроенным 2-х канальным генератором сигналов с максимальной частотой до 25 MГц
Современный цветной LCD экран высокого разрешения увеличенного р 7 дюймов по диагонали (против 5,5 дюйма у моделей более ранних серий выпуска - RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики прибора и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения
Традиционнынства осциллографов марки RIGOL, такие как, компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутствуют и в модели осциллографа смешанных сигналов RIGOL MSO1074Z-S
Использование в бюджетных осциллографах уникнновационной разработки UltraVision, ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000, существенно повышают привлекательность осциллографов серии RIGOL MSO1000Z-S. (UltraVision - уникальная технология экранного представления и обработки входного сигнала, позволяет получить на отображаемой картинке сигнал с 256 градациями яркости и систему фильтрации шумов в реальном времени)
Функциональные возможности осциллографа RIGOL MSO1074Z:
- инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
- большая глубина записи до 12 миллионов точек (опционально до 24М точек);
- высокая производительность при обработке сигналов;
- расширенная синхронизация;
- возможность декодирования и анализа последовательных шин данных (опция);
- высокая чувствительность цифрового осциллографа - 1 мВ / дел;
- низкий уровень шума4
- автоматическое определение пробников;
- возможность автоматической настройки осциллографа на сигнал;
- 24 вида автоматических измерения + функция статистических измерений;
- возможность записи осциллограмм в режиме реального времени;
- воспроизведение записанных осциллограмм;
- открытие осциллограмм и анализ записанных сигналов;
- высокоточная задержка сигнала;
- встроенный анализатор спектра на основе БПФ;
- тестирование по принципу "Годен/Не годен";
- большой набор математических операций, проводимых с сигналами;
- поддержка устройств USB и возможность прямой печати изображений;
- стандартные разъемы и интерфейсы: USB HOST, USB DEVICE, LAN, Aux, вспомогательные выводы (trigger output, pass/fail);
- соответствие стандарту LXI-C;
- возможность создания измерительной системы поддержка удаленной работы с прибором возможность измерения параметров нажатием одной кнопки.
Основные технические характеристики осциллографов MSO1074Z-S:
| Характеристика | Значение | Число аналоговых каналов | 4 + внешний запуск |
|---|---|
| Число цифровых каналов | 16 |
| Полоса пропускания | 70 Мгц |
| Дискретизация (аналог) Мвыб/сек | 250 (3,4 канала), 500 (2 канала), 1000 (1 канал) |
| Дискретизация (цифр) Мвыб/сек | 500 (9-16 каналов), 1000 (1-8 каналов) |
| Глубина памяти (стандартно) | |
| Аналоговые кналы | 12 М(1 канал), 6М (2 канала), 3М (3 или 4 канала) |
| Цифровые каналы | 12 М (1-8 каналов), 6М (9-16 каналов) |
| Глубина памяти (опция) | |
| Аналоговые кналы | 24 М(1 канал), 12 (2 канала), 6М (3 или 4 канала) |
| Цифровые каналы | 24 М (1-8 каналов), 12М (9-16 каналов) |
| Макс. скорость захвата (стнд) | 30 000 осциллограмм в секунду |
| Макс. скорость захвата (опция) | 30 000 осциллограмм в секунду |
| Время нарастания (сек) | 5,8 |
| Коэффициент развертки | 5 нс/дел – 50 с/дел |
| Чувствительность | 1мВ/дел – 10В/дел |
| Запуск(стандартно) | По фронту, по максимуму, по минимуму, , видео, |
| Запуск (опции) | по данным последовательной шины и декодирование протоколов I2C, SPI, RS232 |
| Встроенный генератор | |
| Число каналов | 2 |
| Макс. Частота вых сигнала | 25 МГц |
| стабильность частоты: | 50 ppm (для частоты > 10 кГц) |
| стандартные формы сигналов: | синус (0.1 Гц~25 МГц), прямоуг., импульсный (0.1 Гц~15 МГц), треугольный (0.1 Гц~100 кГц), шумовой (25 МГц) |
| сигналы произвольной формы | кардинальный синус (sin(x)/x), возрастание и убывание по экспоненциальному закону, постоянный ток, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, пользовательские сигналы (от 0.1 Гц до 10 МГц) |
| Режимы работы | AC, DC, GND |
| Интерфейс | USB Device, 2 USB Host, LAN ( поддержка LXI class C) Pass/Fail output (изолированный); USB-GPIB (опция) |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф RIGOL MSO1074Z-S | 1 - шт |
| 2 | Осциллографические щупы | 4 - шт |
| 3 | Пробник логического анализатора RPL1116 | 1 - шт |
| 4 | Сетевой кабель | 1 - шт |
| 5 | USB кабель для подключения к ПК | 1 - шт |
| 6 | Краткое руководство по эксплуатации | 1 - шт |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 54983-13 |
| Производитель | RIGOL |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
