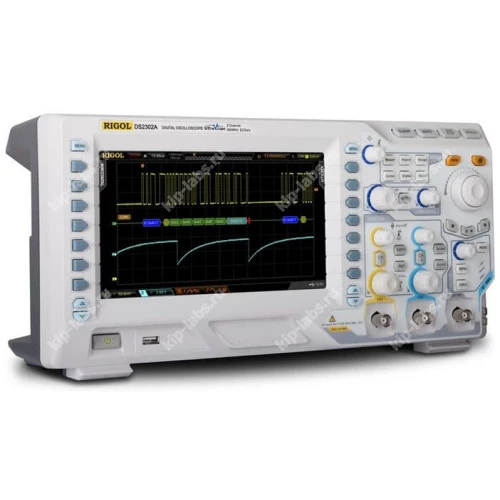

Осциллограф цифровой запоминающий RIGOL DS2072A (снят с производства)

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS2072A (снят с производства)

Осциллограф RIGOL DS2072A больше не выпускается, при этом в качестве преемников производитель называет MSO2072A и DS2202E.

Линейка двухканальных запоминающих осциллографов серии DS2000A является дальнейшим развитием серии DS2000 и включает в себя технологию отображения UltraVision, ранее применявшуюся в старших моделях. Благодаря этому платформа получила расширенные аналитические возможности; прибор относят к группе осциллографы.

Цифровой запоминающий осциллограф DS2072A обеспечивает полосу пропускания 70 МГц и частоту дискретизации 2 ГГц, при этом устройство оснащено 2 аналоговыми каналами, что позволяет решать типовые задачи измерений в лабораториях и сервисных подразделениях. В ряде случаев полезно проверять параметры дискретизации и применять опциональные модули для декодирования последовательных шин; уместно учитывать требования к дискретности сигналов и наличие интерфейсов обмена данными при подготовке тестовой среды.

Ключевые особенности

Технология UltraVision применяется для улучшенного отображения формы сигнала и расширения возможностей анализа, что обеспечивает более детальную оценку осциллограмм. За счёт увеличенной глубины памяти и режима высокой скорости регистрации прибор предназначен для захвата редких и быстрых событий; благодаря опциям декодирования и расширения памяти устройство можно адаптировать под задачи по работе с последовательными шинами и длительной съёмке волн.

Где применяется

Осциллограф используется в лабораторных исследованиях, при отладке и тестировании электронных плат, а также в учебных аудиториях. Таким образом прибор востребован среди техников, инженеров по встраиваемым системам и специалистов по ремонту электроники.

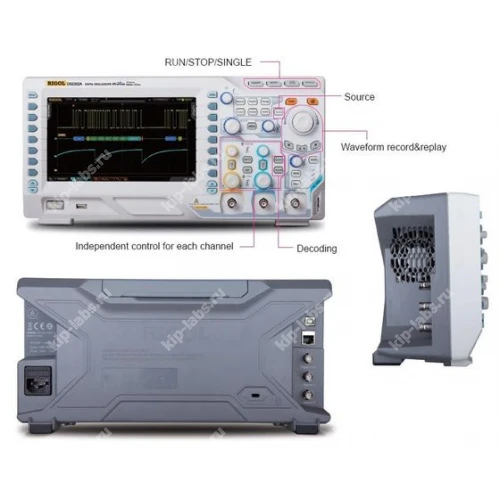

Функциональные возможности осциллографа RIGOL DS2072A:

• Полоса пропускания 70 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I2C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I2C, SPI, RS232, CAN и т.д.;
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480 ;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL DS2072A:

1. Осциллограф цифровой двухканальный запоминающий RIGOL DS2072A среднего класса
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2072A:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
