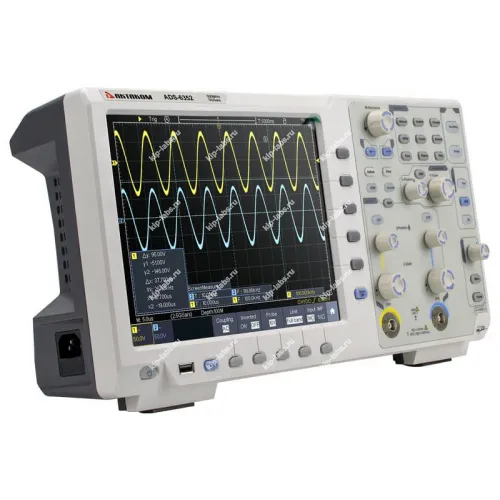

Осциллограф цифровой ADS-6332

Назначение и принцип: Осциллограф цифровой ADS-6332

ADS-6332 представляет собой цифровой осциллограф, предназначенный для регистрации и последующего анализа временных форм электрических сигналов; прибор осуществляет многоканальную дискретизацию и визуализирует полученные данные, при этом выпуск и сервисное сопровождение выполняет Актаком.

Работа устройства базируется на преобразовании аналогового входного сигнала в цифровую последовательность через АЦП, с последующей обработкой и сохранением выборок в памяти. Триггерные схемы выделяют интересующие фрагменты сигнала, что упрощает целевой анализ. Модель относится к классу осциллографы, а интерфейсы типа RS-232C пригодятся при интеграции в автоматизированные стенды.

Функциональные опции

Прибор снабжён набором встроенных режимов измерений и способов представления результатов, что даёт возможность гибкой настройки анализа во временной и частотной областях.

• многоканальный ввод сигналов с синхронной выборкой;
• встроенные триггерные режимы для выделения событий по уровню, фронту и окну;
• память выборок для сохранения коротких и длительных фрагментов сигнала;
• набор математических операций и преобразований (включая FFT) для спектрального анализа;
• инструменты измерений амплитуды, времени и частоты с цифровой индикацией;
• интерфейсы связи с ПК через USB для передачи данных и управления;
• функции автоматической подстройки входных параметров (autoset) для ускорения запуска измерений.

Сферы использования

На практике ADS-6332 используют при отладке электронных схем; прибор применяют для анализа импульсных и синусоидальных составляющих, поиска помех и проверки корректности работы узлов. В работе в лабораториях его применяют для учебных демонстраций и эксплуатации на стендах контроля, что делает устройство удобным при выполнении типовых проверок. При калибровке полезна возможность самоконтроля параметров, что повышает воспроизводимость результатов.

Нейтрально: дискретность выборок и опции самопроверки параметров уместны при повторяемых измерениях.

Комплект поставки осциллографа:

• Осциллограф ADS-6332 - 1 шт.
• Осциллографические щупы - 2 шт.
• Сетевой кабель - 1 шт.
• USB кабель для подключения к ПК - 1 шт.
• Руководство по эксплуатации (краткая инструкция) - 1 шт.

Дополнительная комплектация:

• Миниклипса АСА-2554.
• SDS bag Сумка для переноски.
• Пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150, HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R.
• Пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS, DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro.
• Пробники осциллографические токовые: PA-622, PA-655, PA-677, PA-699.
• Пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08.

Описание осциллографа цифрового ADS-6332:

Осциллограф цифровой АКТАКОМ ADS-6332 объединяет ряд инженерных решений, благодаря которым прибор располагает расширенной функциональностью и мощными техническими характеристиками при доступной цене; в одном корпусе стандартной комплектации совмещены несколько измерительных приборов. Среди встроенных модулей - двухканальный цифровой осциллограф, анализатор протоколов (I²C, SPI, RS-232, CAN) и 4½-разрядный цифровой мультиметр с функцией регистрации данных.

Кроме того в составе прибора присутствуют генератор сигналов 50 МГц, спектральный анализатор на базе БПФ, измеритель АЧХ (диаграммы Боде) и 6-разрядный частотомер. ADS-6332 обеспечивает максимальную частоту дискретизации 5 Гвыб/с, скорость захвата осциллограмм до 600000 осц/с и глубину записи 400 млн. точек, а также оснащён большим 10,4" сенсорным (тачскрин) дисплеем.

Расширенная система синхронизации включает запуск по сигналам последовательных шин I²C, SPI, RS-232, CAN, что упрощает отработку последовательных интерфейсов. В работе прибор используют в научно-исследовательских лабораториях, на производстве и в образовательной среде, где требуются многофункциональные средства для тестирования и диагностики.

Технические характеристики ADS-6332:
