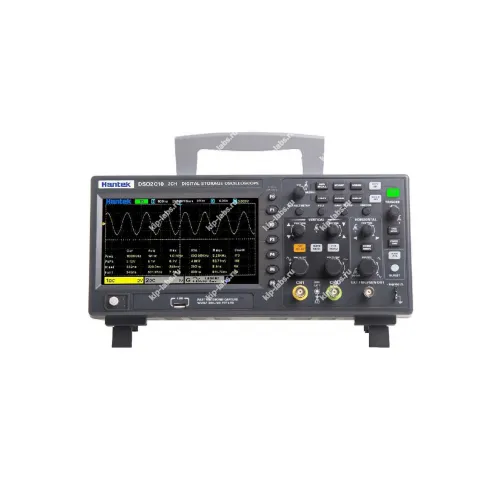

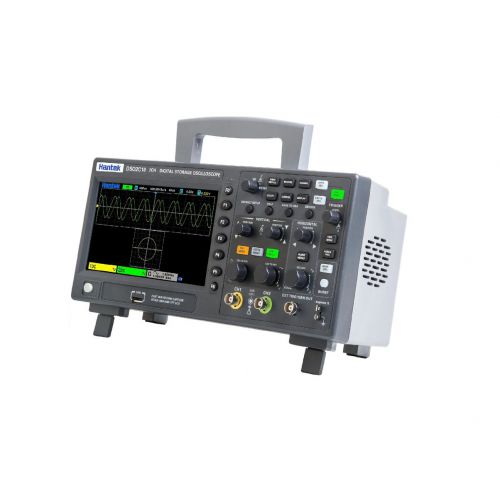

Hantek DSO2C10 настольный осциллограф

Назначение и принцип: Hantek DSO2C10 настольный осциллограф

Это 2‑х канальный настольный осциллограф от Hantek, рассчитанный на измерения и анализ временных сигналов в лабораторных и сервисных задачах; при этом модель оснащена полосой пропускания 2 х 100 МГц.

Буфер устройства составляет 8М точек, а максимальная скорость выборки достигает 1 ГВ/с, что ускоряет регистрацию одиночных и повторяющихся событий; модель также логично вписывается в ряд осциллографы для ремонта и наладки электроники.

Функциональные опции

Встроенный функциональный генератор обеспечивает работу до 25 МГц с разрешением 12 бит и поддержкой произвольных форм на 200МВ/с, при этом он позволяет формировать стандартные и экспериментальные сигналы для проверки цепей.

АЦП обеспечивает скорость захвата 1 ГВ/с и чувствительность по вертикали от 2 мВ/дел до 10 В/дел, а объём памяти 8М точек расширяет окно анализа; в результате возможна детальная регистрация транситных процессов и длительных последовательностей.

Модель поддерживает захват и декодирование протоколов RS232/UART, I2C, SPI, CAN и LIN, что упрощает анализ обмена данными в цифровых системах; при эксплуатации удобна проверка последовательных интерфейсов без дополнительного оборудования.

Доступна функция повышения разрешения до 12 бит и расширенные возможности системы захвата; на практике это облегчает выделение мелких амплитудных деталей в сигналах.

Автоматически выполняются 32 параметра измерений с возможностью статистической обработки, а набор математических операций включает сложение, вычитание, умножение, деление и БПФ (FFT), что позволяет проводить комплексный анализ сигналов.

Нейтрально: при калибровке и плановом обслуживании удобство работы с интерфейсами и возможностями декодирования остаётся важным критерием выбора.

Сферы использования

На практике осциллограф применяют для отладки аналоговых и цифровых схем в лабораториях, при этом он подходит для сервисных центров и производственных участков, где требуется быстрая диагностика.

В работе устройство также используют для проверки интерфейсов связи и анализа автомобильных шин (CAN, LIN), а благодаря встроенному генератору оно годится для проверки измерительных входов и источников сигналов.

Технические характеристики Hantek DSO-2C10:

• Полоса пропускания, и количество каналов: 100 МГц х 1 канала
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
• Расширенный объём памяти: 8 М точек.
• Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.
• Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.

Комплект поставки DSO-2C10:

• Цифровой осциллограф Hantek DSO2C10 - 1 шт.
• Пробники осциллографические, деление 1:10 - 1 шт.
• Кабель USB - 1 шт. Кабель BNC-BNC - 1 шт.
• Кабель питания - 1 шт.
