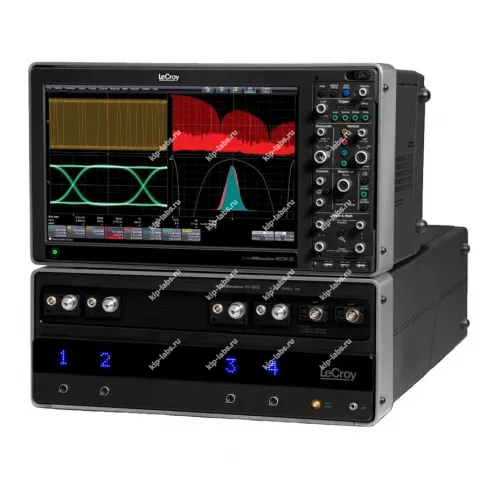

Осциллограф цифровой запоминающий LabMaster 10-65Zi-A-R

Описание модели: Осциллограф цифровой запоминающий LabMaster 10-65Zi-A-R

Прибор применяют для углублённого анализа электрических сигналов в лабораторных и исследовательских подразделениях, при этом достигается точная временная привязка и корректное восстановление формы импульсов. Произведён компанией Teledyne LeCroy и рассчитан на работу в составе измерительных стендов.

Прибор располагает расширенными возможностями обработки сигналов и поддержкой декодирования протоколов; он оснащён развитым набором триггерных режимов и инструментов для анализа во временной и частотной областях. Кроме того, модель относится к классу осциллографы.

Архитектура конфигурации легко адаптируется под разные измерительные задачи, что позволяет формировать конфигурации под конкретные требования. При необходимости устройство интегрируют в автоматизированные комплексы; также предусмотрены стандартные интерфейсы и опции самокалибровки, упрощающие ввод прибора в эксплуатацию.

Преимущества

• комплекс инструментов для обработки сигналов и декодирования протоколов
• высокоточные триггерные алгоритмы и средства временного анализа
• модульная конфигурация, упрощающая интеграцию в измерительные комплексы
• эргономичные средства отображения и управления показаниями

Область применения

• лабораторные эксперименты и работы по НИОКР
• процессы разработки и отладки электронных модулей
• проведение испытаний телекоммуникационного и радиочастотного оборудования
• применение в учебной и методической деятельности

Краткое описание цифрового запоминающего осциллографа LabMaster 10-65Zi-A-R

• Полоса пропускания: 20, 25, 30, 36, 50, 59, 65 ГГц
• Многоканальный: до 40 каналов (> 36 ГГц), до 80 каналов (? 36 ГГц)
• Макс. частота дискретизации: 160 ГГц (> 36 ГГц), 80 ГГц (? 36 ГГц)
• Макс. объём памяти: 1024 МБ
• Единая архитектура построения обеспечивает возможность микширования полос пропускания (от 20 до 65 ГГц) в пределах одной осциллографической системы
• Технология канальной синхронизации ChannelSync ™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе
• Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II
• Ультранизкий уровень межканального джиттера модульной системы (130 фс с.к.з.)
• Ультравысокая временная стабильность (50 фс с.к.з.)
• Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы)
