Осциллограф смешанных сигналов RIGOL MSO4052

Назначение и принцип: Осциллограф смешанных сигналов RIGOL MSO4052

Прибор RIGOL MSO4052 применяется для одновременного наблюдения и анализа аналоговых и цифровых сигналов. Он обеспечивает наглядное сопоставление временных характеристик между разными каналами.

Устройства RIGOL используют при отладке печатных плат и изучении переходных процессов, при этом такие приборы относятся к классу осциллографы.

В работе прибор регистрирует форму сигнала и последовательность событий. Это помогает обнаруживать и воспроизводить кратковременные аномалии.

При эксплуатации полезна дискретная интерпретация данных, что упрощает анализ; при калибровке удобна поэтапная проверка входных каналов.

Функциональные опции

• Возможность сопоставлять аналоговые и цифровые каналы для корреляционного анализа сигналов.
• Инструменты захвата и архивирования форм сигнала, при этом доступны последовательный просмотр и их воспроизведение.
• Набор триггеров и математических преобразований выделяет интересующие фрагменты сигнала. При этом поддерживается анализ как одиночных, так и повторяющихся событий.
• Интерфейсы управления и передачи данных обеспечивают интеграцию прибора в автоматизированные тестовые стенды.

Сферы использования

• На практике применяют при отладке и верификации схем в процессе разработки электронных модулей, что ускоряет проверку решений.
• Проводят диагностику отказов и исследование переходных процессов в серийных изделиях; это помогает локализовать причины сбоев.
• Тестирование цифровых интерфейсов и анализ протоколов выполняют для изучения взаимодействия компонентов.
• В работе используется в лабораторных занятиях и при обучении, когда требуется одновременное наблюдение аналоговых и цифровых сигналов.

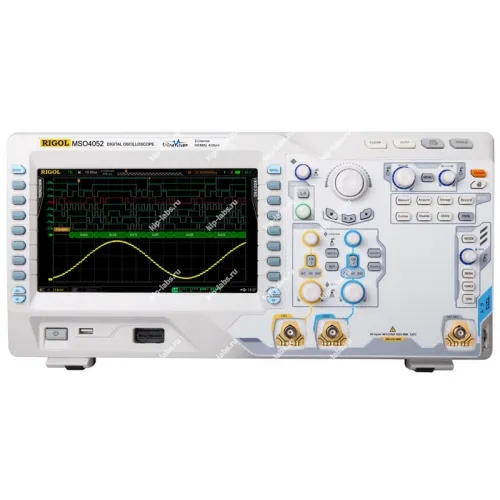

Описание: цифровой высокопроизводительный двухканальный осциллограф RIGOL MSO4052

RIGOL MSO4052 - высокопроизводительный двухканальный осциллограф смешанных сигналов. Модель отличается от серии RIGOL DS4000 наличием встроенного 16-канального логического анализатора и комплектного логического пробника.

Цифровой осциллограф RIGOL MSO4052 внесён в Госреестр СИ РФ за № 54988-13, при этом в 2018 году срок официальной сертификации и действия Свидетельства был продлён до 17.06.2023.

Максимальная полоса пропускания RIGOL MSO4052 составляет 500 МГц, при этом аппарат оснащён 2 аналоговыми входами и 16 цифровыми каналами. Набор автоматических измерений со статистикой и дополнительные функции предоставляют пользователям возможности, сопоставимые с более дорогими моделями, но по заметно меньшей стоимости.

По ряду параметров RIGOL MSO4052 соответствует строгим требованиям пользователей. Стандартная память достигает 140 миллионов точек, а минимальное вертикальное разрешение по амплитуде - 1 мВ/Дел.

Отметим, что дискретность представления данных уместна при анализе сложных событий, а наличие функций самокалибровки и стандартных интерфейсов упрощает эксплуатацию и обслуживание.

Функциональные возможности осциллографа RIGOL MSO4052:

• полоса пропускания 500 МГц;
• частота дискретизации: аналоговых каналов 4 ГВыб/сек, цифровых каналов 1 ГВыб/сек; стандартная глубина памяти: аналоговых каналов до 140 миллионов точек, цифровых – до 28 миллионов точек;
• 2 аналоговых входных канала;
• 16 цифровых каналов (логических) для каждой модели;
• скорость захвата осциллограмм: до 110 000 осциллограмм/сек по аналоговым каналам и до 85 000 осциллограмм/сек по цифровым;
• запись осциллограмм в режиме реального времени, последующее воспроизведение и анализ осциллограмм (стандартно до 200 000 фреймов);
• низкий уровень собственных шумов
• минимальное разрешение по вертикали 1 мВ/Дел.;
• инновационная технология обработки выходного сигнала “UltraVision”;
• расширенная система запуска
