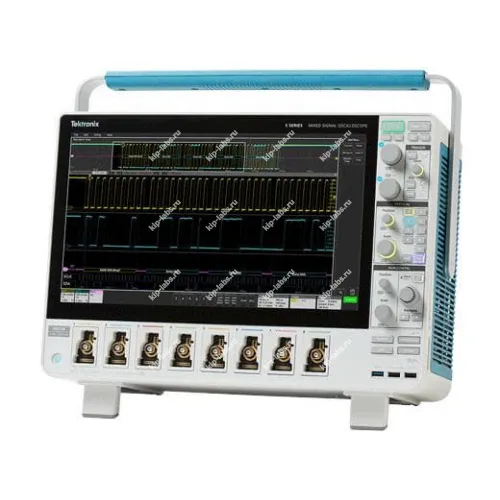

MSO54 5-BW-2000 Цифровой осциллограф

Назначение и принцип: MSO54 5-BW-2000 Цифровой осциллограф

Устройство MSO54 5-BW-2000 предназначено для захвата и визуализации электрических сигналов в ходе отладки и проверки электронных узлов, при этом оно способствует выявлению временных и амплитудных отклонений формы сигнала; модель разработана компанией Tektronix.

Работа прибора базируется на последовательном сэмплинге входного сигнала с последующим цифровым преобразованием. Это позволяет выполнять анализ как во временной, так и в частотной областях, и облегчает интеграцию в рабочие процедуры из группы осциллографы.

При калибровке рекомендуется следовать руководству производителя; это снижает вероятность получения некорректных результатов.

Функциональные опции

• Разнообразные триггеры и режимы захвата, что позволяет фиксировать сложные события при эксплуатации.
• Поддержка одновременного анализа аналоговых и цифровых каналов, что упрощает отладку смешанных систем.
• Встроенные измерительные функции и математические преобразования для количественной оценки параметров сигналов.
• Средства записи и экспорта данных для последующей обработки и документирования.
• Интегрированная справочная система и интуитивный интерфейс, что ускоряет рабочие операции.

Сферы использования

• Разработка и отладка печатных плат и электронных модулей - на практике прибор применяют для локализации ошибок проектирования.
• Контроль и тестирование оборудования в лабораторных и производственных условиях.
• Измерения сигналов в телекоммуникациях и электронной технике при эксплуатации и при наладке систем.
• Обучение и демонстрация принципов работы электронных схем в образовательных учреждениях.

Комплектация осциллографа MSO54 5-BW-2000

• Осциллограф MSO54 5-BW-2000
• Пробник 1 ГГц- 4 шт
• Руководство по монтажу и технике безопасности
• Интегрированная справочная система
• Крышка передней панели со встроенной сумкой для принадлежностей
• Мышь
• Сетевой шнур
• Калибровочный сертификат

Обзор осциллографа MSO54 5-BW-2000

Осциллограф смешанных сигналов MSO54 5-BW-2000 даёт возможность анализировать мельчайшие детали благодаря вертикальному разрешению до 16 бит, при этом 12-битные аналого-цифровые преобразователи с усовершенствованной цифровой обработкой формируют это разрешение. Прибор позволяет выделять и измерять малые составляющие сигнала даже при наложении на более крупные составляющие.

Серия Tektronix MSO Cерии 5 рассчитана на работу с большим числом каналов для комплексных проверок. При заказе доступен выбор конфигурации с 4, 6 или 8 входами FlexChannel, и каждый вход можно использовать либо для одного аналогового сигнала с высоким разрешением, либо для 8 цифровых логических линий - путём замены пробника; модель MSO54 5-BW-2000 поставляется с 4 аналоговыми входами и опционально 32 цифровыми с пробником TLP058.

Отличительные особенности осциллографа MSO54 5-BW-2000

• Управление навигацией по сигналам при помощи жестов перелистывания.
• Инструменты масштабирования для повышения читаемости формы сигнала.
• Перетаскиваемые маркеры и измерительные элементы для быстрой оценки параметров.

Теxнические xарактеристики осциллографа MSO54 5-BW-2000
