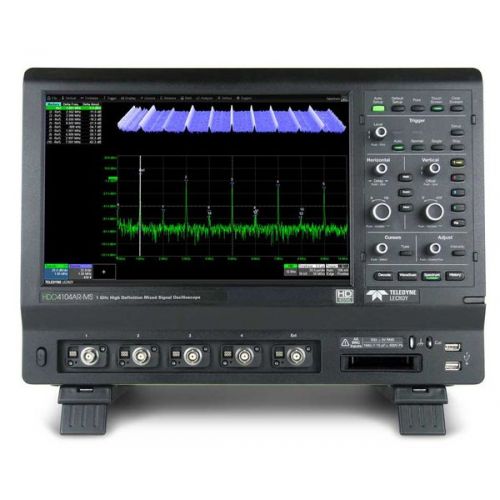

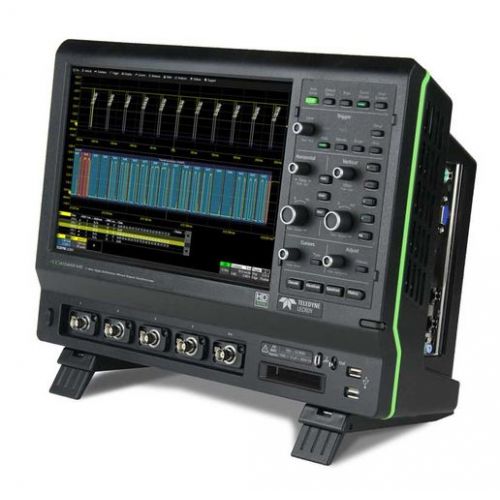

Осциллограф цифровой запоминающий HDO4104AR

Кратко о модели: Осциллограф цифровой запоминающий HDO4104AR

Модель HDO4104AR предназначена для подробного анализа сигналов в лабораторных и сервисных условиях; благодаря этому устройство сохраняет достоверную форму импульсов даже при продолжительной записи, а разработчик - Teledyne LeCroy - подчёркивает ориентацию на точность передачи формы сигнала и расширенные средства измерений.

Прибор относится к инструментам для анализа электронной техники и эффективно применяется при работе с аналоговыми и цифровыми цепями. Он востребован инженерами по разработке и сервисными специалистами; модель естественно представлена в подборке осциллографы.

Ключевые особенности

• Точное воспроизведение формы сигналов с минимальным уровнем искажений
• Значительный объём памяти для записи продолжительных временных отрезков
• Настраиваемая система триггеров и удобные средства для поиска событий в записи
• Набор встроенных средств для оценки временных и спектральных характеристик
• Интуитивный пользовательский интерфейс и разнообразные интерфейсы для обмена данными

Где применяется

HDO4104AR используют при разработке и отладке силовой электроники. Это позволяет регистрировать переходные процессы и проводить оценку качества формы сигналов; прибор также применяется в телекоммуникационных проектах для анализа сигналов в различных частотных диапазонах.

Модель востребована в учебных лабораториях и в научных исследованиях, при этом она удобна для демонстраций и воспроизведения сложных экспериментальных сценариев. Таким образом прибор обеспечивает требуемую дискретность и совместимость с внешними интерфейсами в типичных лабораторных условиях.

В задачах настройки и интеграции часто применяют опции самокалибровки. Также используются стандартные интерфейсы, например RS-232C, которые упрощают обмен данными и обслуживание измерительной техники. Отмечу, что наличие опций самокалибровки и стандартных интерфейсов удобно при интеграции в лабораторную инфраструктуру.

Краткое описание цифрового запоминающего осциллографа HDO4104AR

• 4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 12,5 МБ на канал, опция 25 МБ на канал (аналоговые каналы); 25 МБ на 16 каналов, опция 50 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Поддержка программных опций по анализу мощности, анализу телекоммуникационных масок и глазковых диаграмм, анализатор спектра
• Пользовательский интерфейс MAUI + One Touch
• Приложения LabNotebook – для создания отчетов и документирования результатов работы
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
