- Производитель: ПрофКИП
- Код товара: 12608
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
90 972₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-64М

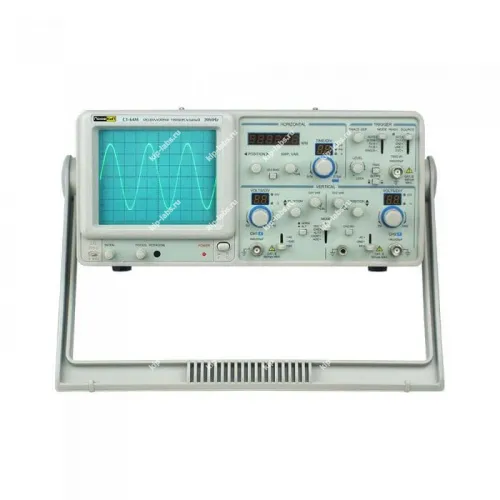

Кратко о модели: Осциллограф универсальный ПрофКИП С1-64М
Прибор Осциллограф универсальный ПрофКИП С1-64М применяется для регистрации и детального анализа электрических сигналов; при этом он востребован при диагностике, наладке и тестировании электронных схем и модулей.
Модель относится к семейству осциллографы и рассчитана на встраивание в состав измерительных комплексов. Благодаря этому обеспечивается стабильное получение воспроизводимых временных и амплитудных характеристик поступающих сигналов.
Устройство используют для визуального исследования формы сигналов и определения их амплитудно‑временных параметров по калиброванной шкале ЭЛТ, что позволяет оперативно оценивать сигналы в реальном времени; встроенный частотомер отображает измеренные частоты на шестизначном электронном табло.
Ключевые особенности
- Устройство имеет многофункциональную конструкцию, позволяющую использовать стандартные режимы отображения и захвата сигналов.
- Встроенные средства математической обработки и анализатор дают возможность выполнять базовые вычисления и преобразования.
- Интуитивный интерфейс и наглядная визуализация показаний упрощают работу оператора.
- Предусмотрена возможность подключения внешних триггеров и датчиков для расширения измерительных схем.
- Компактный корпус и продуманная эргономика обеспечивают удобство эксплуатации как в лаборатории, так и в полевых условиях.
Где применяется
- В лабораториях разработки электроники и на стендах типовых испытаний; благодаря этому прибор используют при проверке работоспособности модулей.
- В сервисных центрах и мастерских для диагностики и ремонта электронных изделий.
- На промышленных участках при наладке и мониторинге функциональных узлов оборудования.
- В учебных аудиториях для отработки практических навыков измерения электрических параметров.
Варианты дискретности и режимы выборки задаются через меню настройки; поддержка самокалибровки облегчает подготовку прибора к работе и уменьшает влияние дрейфа параметров. Такие настройки уместны при длительном использовании и интеграции в автоматизированные измерительные процессы.
Отличительные особенности осциллографа ПрофКИП С1-64М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Технология поверхностного монтажа;
- Встроенный 6-разрядный частотомер;
- ТВ-синхронизация;
- ALT функция запуска;
- Выходной сигнал: ось Z, канал 1 (CH1);
- Масштабирование развертки: х 10;
Технические характеристики ПрофКИП С1-64М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) | |
|---|---|---|---|
| Тип | прямоугольный, 6 дюймов | ||
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) | ||
| Ускоряющее напряжение | 2 кВ | ||
| Интенсивность и фокусировка | непрерывно регулируемые на передней панели | ||
| Ротация луча | регулируется на передней панели | ||
| Канал вертикального отклонения | |||
| Чувствительность | 1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5) | ||
| Регулировка коэффициента | ≥ 2,5:1 | ||
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) | ||
| Время нарастания | ≤ 17,5 нс | ||
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ | ||
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) | ||
| Максимальное входное напряжение | 400 В при 1 кГц | ||
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) | ||
| Канал горизонтального отклонения | |||
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел | ||
| Точность | ±3% ±5% при масштабировании | ||
| Регулировка коэффициента | ≥ 2,5:1 | ||
| Масштабирование развертки | х 10 | ||
| Синхронизация | |||
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V) | ||
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) | ||
| Полярность синхронизации | «+» или «-» | ||
| Чувствительность (20 Гц … 2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 0,2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) | ||
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 0,8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) | ||
| Внешний вход синхронизации | |||
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ | ||
| Максимальное входное напряжение | 300 В при 1 кГц | ||
| Частотомер | |||
| Разрядность | 6-разрядный | ||
| Точность | 1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 20 МГц) | ||
| Чувствительность | так же, как у системы запуска | ||
| Режим X-Y | |||
| Чувствительность | 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5) | ||
| Частотный диапазон X-входа | 500 кГц | ||
| Сдвиг фазы | ≤3° (50 кГц) | ||
| Ось Z | |||
| Чувствительность | 5 Впик-пик | ||
| Полярность | отрицательная | ||
| Входной импеданс | 47 кОм | ||
| Используемый частотный диапазон | ~ 2 МГц | ||
| Максимальное входное напряжение | 30 В при 1 кГц | ||
| Калибратор | |||
| Форма сигнала | положительный меандр | ||
| Частота | 1 кГц | ||
| Выходное напряжение | 2 Впик-пик ±2% | ||
| Общие данные | |||
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц | ||
| Габаритные размеры | 316 х 132 х 410 мм | ||
| Вес | 7,8 кг | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-64М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
