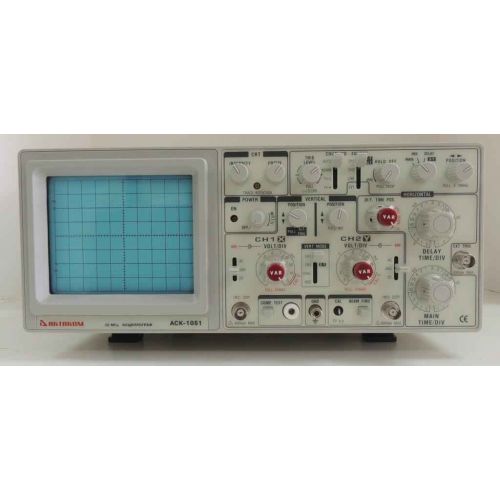

Кратко о модели: Осциллограф аналоговый АСК-1051
Осциллограф аналоговый АСК-1051 предназначен для наглядного контроля и исследования временных форм электрических сигналов. Его часто используют при проведении учебных занятий и при сервисном обслуживании; изготовителем является Актаком.
Модель выведена из производства, при этом она относится к классу осциллографы.
Для адаптации к специфическим задачам возможна установка внешних интерфейсов и активация опций самокалибровки. За счёт этого прибор можно настроить под требования лабораторных стендов.
Ключевые особенности
Перечисленные ниже пункты отражают основные возможности устройства, при этом внимание уделено функциям, необходимым для базового анализа сигналов.
- Аналоговый тракт отображения временных форм сигналов

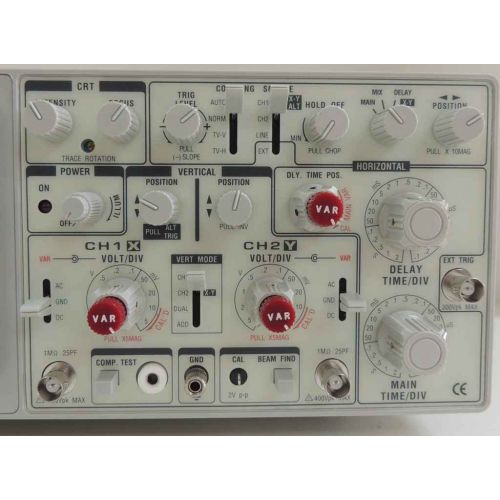

- Интуитивно понятная панель управления
- Конструктив, ориентированный на наглядность измерений
Где применяется
В основном прибор применяют в учебных лабораториях и во время практических занятий, при этом он также используется для обслуживания и диагностики простых электронных схем.
Такая возможность тонкой настройки делает устройство удобным при эксплуатации в учебных и стендовых конфигурациях.

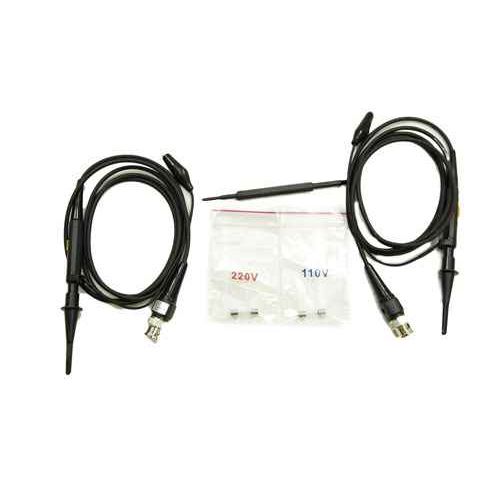

Комплект поставки аналогового осциллографа АСК-1051:
- Осциллограф АСК-1051
- Осциллографические щупы
- Шнур питания
- Пластмассовая отвертка
- Предохранитель
Описание аналогового осциллографа АСК-1051
2 канала, полоса пропускания 50 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел...5 В/дел, коэффициенты развертки 0,1 мкс/дел...0,2 с/дел, максимальное входное напряжение 400 В, время установления 5,8 нс, входное сопротивление 1 МОм, входная емкость 25 пФ; режимы разверток: автоколебательный, ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; дополнительные функции: встроенный мультиметр, измерение ВАХ радиокомпонентов, Z-вход, задержка развертки; питание: 220 В; габариты: 324х132х398; масса 7,8 кг
Технические характеристики
| Параметр | Значения |
|---|---|
| СИСТЕМА ОТКЛОНЕНИЯ ПО ВЕРТИКАЛИ | |
| Число каналов | 2 |
| Полоса пропускания | 50 МГц |
| Коэффициент отклонения | 5 мВ…5 В/дел (10 ступ. с шагом 1-2-5) |
| Масштабирование | плавное, до 5 крат (1 мВ...1 В/дел) |
| Погрешность | ±3 % |
| Выброс | Менее 5 % |
| Входной импеданс | 1 МОм/25 пФ |
| Макс. амплитуда | 400 В (пост.+перем.) |
| Режимы работы | канал 1, канал 2, оба канала, сложение каналов |
| СИСТЕМА ОТКЛОНЕНИЯ ПО ГОРИЗОНТАЛИ | |
| Коэффициент развертки | 0,1 мкс…0,2 с/дел (23 ступ. с шагом 1-2-5) |
| Масштабирование | ×10 |
| Погрешность | ±3 % |
| СИНХРОНИЗАЦИЯ | |
| Режимы | авто, норм.,TV-V, TV-H |
| Источник | канал 1, канал 2, сеть, внешний вход |
| Вход внешней синхронизации | 1 МОм/30 пФ, макс. амп. 300 В (пост.+перем.) |
| РЕЖИМ X-Y | |
| Входы | канал 1 - вход X, канал 2 - вход Y |
| Чувствительность | 5 мВ...5 В/дел |
| Полоса пропускания | 1 МГц |
| Сдвиг фазы | менее 3° |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Экран | ЭЛТ, 8Ч10 см |
| Сигнал калибратора | прямоугольный импульс, 1 кГц, 0,5 В |
| Питание | 220 В, 50/60 Гц |
| Потребляемая мощность | 40 Вт |
| Габаритные размеры | 324х132х398 мм |
| Масса | 7,8 кг |
| Габаритные размеры в упаковочной таре 400х230х500, вес 9,35 кг. | |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 25 |
