Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: GW Instek
- Код товара: 13144
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
620 880₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GDS-73504A

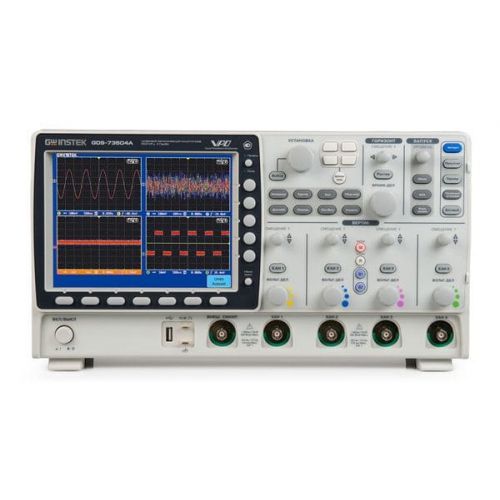

Кратко о модели: Осциллограф GDS-73504A
Осциллограф GDS-73504A применяют для фиксации и детального анализа временных и амплитудных характеристик электрических сигналов. При этом прибор поддерживает несколько режимов измерений и предлагает удобные средства управления.
Производитель - GW Instek, при этом устройство совместимо с типичными аксессуарами и дополнительными модулями, что облегчает подбор комплектации под конкретные задачи; подробнее о подобных приборах см. осциллографы.
Органы управления и интерфейсы выполнены для оперативного доступа к функциям, что позволяет быстро менять настройки при работе. Наличие опций самокалибровки и внешних интерфейсов, включая RSR-232, рекомендуется учитывать при планировании рабочего места.
Ключевые особенности
- Работает в стандартных режимах захвата и анализа сигналов.
- Панель управления с интуитивной логикой и быстрым доступом к ключевым функциям.
- Параметры триггеров и масштабирования легко настраиваются для точной визуализации.
- Предусмотрены средства для интеграции в тестовые комплексы и автоматические системы контроля.
- Функциональность можно расширить за счёт подключения опциональных модулей.
Где применяется
Устройство находят применение в исследовательских лабораториях, сервисных центрах и учебных заведениях. Благодаря этому осциллограф используют для отладки схем и проверки работоспособности электронных модулей.
- Разработка и отладка электронных устройств.
- Функциональное и приемо-сдаточное тестирование на производстве.
- Образовательные занятия по электронике и измерениям.
- Диагностика и ремонт аппаратуры в сервисах.
Описание осциллографа GDS-73504A
Осциллограф GDS-73504A предназначен для исследования формы сигналов. Он измеряет амплитудные и временные параметры электрических сигналов.
По конструкции прибор представляет собой компактный моноблок в переносном исполнении. Питание осуществляется от сети переменного тока, а корпус рассчитан на настольную установку.
Работает прибор на основе высокоскоростного аналого-цифрового преобразования входного сигнала с последующей цифровой обработкой микропроцессором и записью в память, при этом на экран выводится обработанная часть сигнала.
Отличительные особенности
- Количество каналов: 4 (+ вход внеш. синхр EXT)
- Максимальная частота дискретизации: 4 ГГц ; эквивалентная 100 ГГц
- Объем памяти 25 К (на канал)
- Инновационная технология VPO (virtual persistence oscilloscopes): визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 3000 осц./с)
- Автоматические измерения параметров (28 видов), курсорные измерения (?U; ?T; 1/?T); функции математики: сложение, вычитание, умножение, деление
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный, шума)
- Режимы растяжки окна, самописец и X-Y
- Синхронизация по длительности импульса и ТВ
- Уникальная технология разделения экрана на 2/4 независимых окна (Split Window) для наблюдения осциллограмм, предпросмотр осциллограмм в файловой системе
- Вывод данных на печать (поддержка PictBrige)

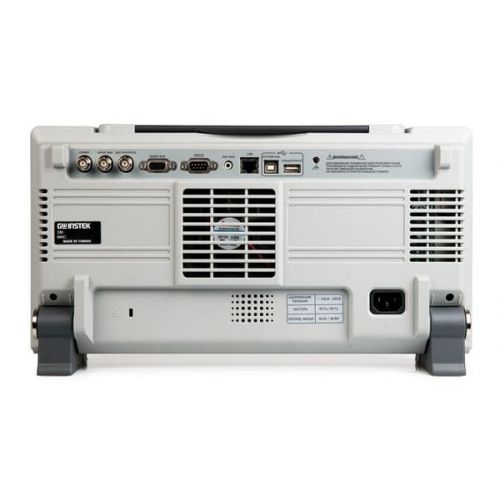

- Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, LAN, опция - GPIB
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
- Выход для подключения внешнего монитора (SVGA)
- Опция: синхронизация и декодирование сигналов шин I2C, SPI , UART
Технические характеристики осциллографа GDS-73504A
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…500 МГц | |
| Ограничение полосы | до 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом 2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм | |
| Погрешность установки Коткл. | ± 3 % | |
| Связь по входу | Открытый, закрытый, земля | |
| Время нарастания | ≤ 700 пс | |
| Входной импеданс | 50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм | |
| Математика | +, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,02 % | |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…50 МГц: 1 деление или 1 мВ; 50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 битa |
| Максимальная частота дискретизации | 4 ГГц | |
| Эквив. частота дискретиз. | 100 ГГц (для периодического сигнала) | |
| Длина записи | 25 К (на канал) | |
| Пиковый детектор | 2 нс | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.) | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.; выбросы на вершине и в паузе (4 параметра) |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение t задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | Интерфейс | USB, RS-232, LAN, GPIB (опция), SVGA out |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 3.000 раз в сек. | |
| Разделение экрана (Split Window) | Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов | |
| Режим X-Y | Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | 24 осциллограммы, 20 профилей настроек (запись/ считывание) | |
| Встроенный flash диск | 64 мБ | |
| Линейный выход | 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля | |
| измерение мощности и пкэ (опция DS3-PWR) | Измерение | Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I) |
| Гармоники | Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS | |
| Пульсации | Ток, напряжение (U/ I) | |
| Пусковой ток (In-rush) | Первый пик, второй пик. | |
| анализ сигналов шин I2C, SPI, UART (опция DS3-SBD) | SPI** | Синхр. и декод. по шине (SS/ MOSI/ MISO или MOSI/ MISO) |
| I2C | Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные | |
| UART | Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity. | |
| Общие данные | ЖК-дисплей | Цветной (TFT), диагональ 20 см, 8 ? 10 дел (разрешение 800 ? 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) | |
| Потребл. мощность | 96 Вт | |
| Габаритные размеры | 400 x 200 x 130 мм | |
| Масса | 4 кг | |
| Комплект поставки | Шнур питания (1), делитель1:10 (2/4 по числу каналов), РЭ (1) | |
| Опции | ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертерUSB-GPIB), GSC-008 - мягкая сумка для транспортировки и хранения |
Комплектация GDS-73504A
| № | Наименование | Количество |
|---|---|---|
| Осциллограф GDS-73504A | 1 шт. | |
| Шнур питания | 1 шт. | |
| Пробник GTP-501R | 4 шт. | |
| Краткая инструкция по эксплуатации | 1 шт. | |
| Инструкция по эксплуатации на CD | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 69232-17 |
| Производитель | GWInstek |
| Страна производитель | Тайвань |
| Гарантия (мес.) | 36 |
