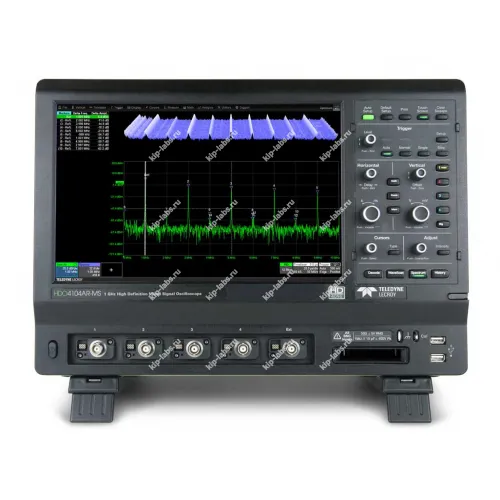

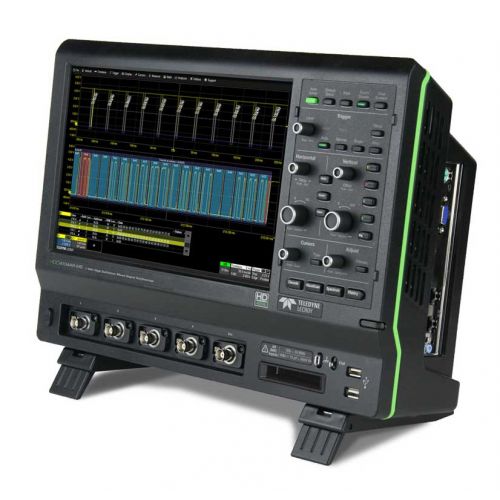

Осциллограф цифровой запоминающий HDO4054AR

Кратко о модели: Осциллограф цифровой запоминающий HDO4054AR

Прибор HDO4054AR предназначен для детального изучения временных характеристик и помех. Его выпускает Teledyne LeCroy, при этом эксплуатация ориентирована на инженерные лаборатории и сервисные центры.

Модель относится к осциллографы, что облегчает применение общепринятых методик тестирования электронной техники.

Ключевые особенности

Устройство объединяет традиционные средства визуализации сигналов с расширенными аналитическими инструментами. Благодаря этому процесс получения количественных результатов ускоряется.

• многоступенчатые триггерные механизмы
• встроенные измерительные и математические функции
• входные каналы с разной чувствительностью и вариациями конфигураций
• интерфейс, обеспечивающий оперативную настройку и визуальный контроль сигналов

Где применяется

Осциллограф HDO4054AR используют при разработке и отладке электронной аппаратуры; при этом его также применяют для контроля качества модулей и анализа сигналов питания и цифровых шин.

• лаборатории, занимающиеся разработкой электронной аппаратуры
• сервисные центры и ремонтные службы
• научно-исследовательские и опытно-конструкторские работы
• лаборатории учебных заведений
• испытание интерфейсов (SPI, I2C, UART и др.)

Благодаря регулярной самокалибровке и корректной настройке дискретизации данные сохраняют воспроизводимость. В итоге показания разных сеансов остаются сопоставимыми.

Такие рамки настройки удобны при сопоставлении результатов по итогам повторных измерений.

Краткое описание цифрового запоминающего осциллографа HDO4054AR

• 4 аналоговых канала
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 12,5 МБ на канал, опция 25 МБ на канал (аналоговые каналы); 25 МБ на 16 каналов, опция 50 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Поддержка программных опций по анализу мощности, анализу телекоммуникационных масок и глазковых диаграмм, анализатор спектра
• Пользовательский интерфейс MAUI + One Touch
• Приложения LabNotebook – для создания отчетов и документирования результатов работы
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
