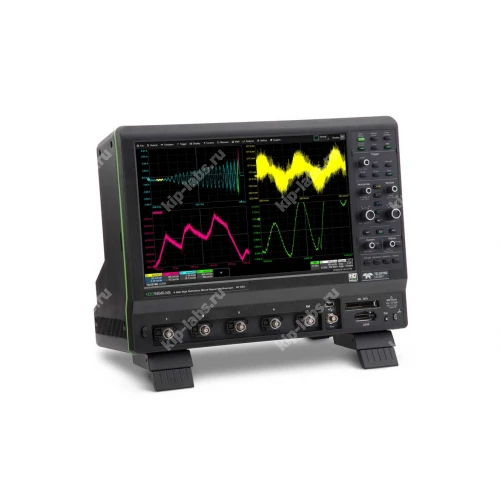

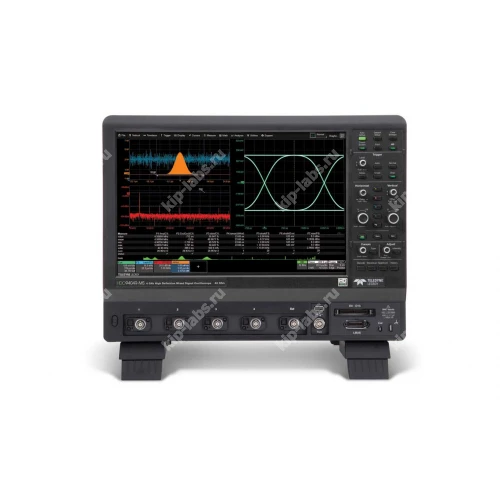

Осциллограф цифровой HDO9104R-MS

Назначение и принцип: Осциллограф цифровой HDO9104R-MS

Осциллограф цифровой HDO9104R-MS применяется для регистрации и анализа временных форм электрических сигналов, при этом прибор выпускает Teledyne LeCroy, а специалисты используют его как на этапах разработки, так и при диагностике.

Каналы устройства фиксируют входные сигналы и преобразуют их в цифровой поток для дальнейшей обработки и отображения. На практике это даёт возможность поочерёдно исследовать форму, амплитуду и временные параметры сигналов; для дополнительной информации можно обратиться к разделу осциллографы.

Функциональные опции

• многоуровневые режимы триггеров для выделения отдельных событий
• встроенные инструменты для математической обработки и автоматизированных измерений
• возможность записи и последующего воспроизведения последовательностей для длительного мониторинга
• поддержка анализа как временных, так и спектральных характеристик сигналов
• удобные режимы синхронизации для совместной работы с другими приборами

При калибровке применима опция самокалибровки, при эксплуатации - стандартные интерфейсы обмена и средства удалённого управления; тем самым достигается упрощённая интеграция в тестовые стенды. Уместна дискретность настроек и возможность использования встроенных средств самоконтроля.

Сферы использования

В работе HDO9104R-MS используют при отладке аналоговой и цифровой электроники, при тестировании устройств связи и при контроле преобразований сигналов. На практике прибор служит для поэтапной проверки прототипов, диагностики неисправностей и подтверждения характеристик.

В составе сложных систем осциллограф часто включают в автоматизированные измерительные стенды и лабораторные установки, тем самым при эксплуатации его применяют и для единичных проверок, и для непрерывного мониторинга.

Краткое описание цифрового осциллографа HDO9104R-MS

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц
• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)
• Логический анализатор 16 цифровых каналов (HDO9000-MS)
• Разрядность АЦП: 10 бит
• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)
• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)
• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (39,1 см)
