Осциллограф цифровой запоминающий АОС-5304

Кратко о модели: Осциллограф цифровой запоминающий АОС-5304

АОС-5304 используется для записи электрических сигналов с последующей их цифровой обработкой и анализом, при этом он рассчитан на сохранение осциллограмм для решения различных задач, что делает прибор удобным в лабораторной и сервисной эксплуатации.

Изготовитель - Актаком, и прибор относится к группе осциллографы, что облегчает подбор сопутствующих аксессуаров и совместимых инструментов при разработке или ремонте.

Устройство обеспечивает захват сигналов и их длительное хранение для последующего исследования; благодаря этому возможно исследовать как единичные, так и повторяющиеся процессы. В ряде задач уместна дискретная запись и функция самокалибровки, что повышает удобство применения в полевых условиях и в лаборатории.

Ключевые особенности

• Цифровой механизм сохранения осциллограмм для фиксации и последующего воспроизведения сигналов.
• Удобная система отображения и управления, благодаря которой проще просматривать формы сигналов и корректировать параметры.
• Поддержка настройки триггеров, что позволяет выделять требуемые участки сигнала с высокой точностью.
• Экспорт данных в стандартных форматах и совместимость с внешними средствами передачи информации.
• Наличие нескольких режимов работы, пригодных для измерений в лабораториях, учебных аудиториях и сервисных мастерских.

Где применяется

• в лабораториях и учебных центрах для изучения временных характеристик электрических сигналов;
• в сервисных мастерских при диагностике и наладке электроники;
• на производственных участках для контроля параметров и качества электрических сигналов;
• в научно-исследовательских проектах, где требуется запись и последующий аналитический разбор осциллограмм.

Описание запоминающего цифрового осциллографа АОС-5304:

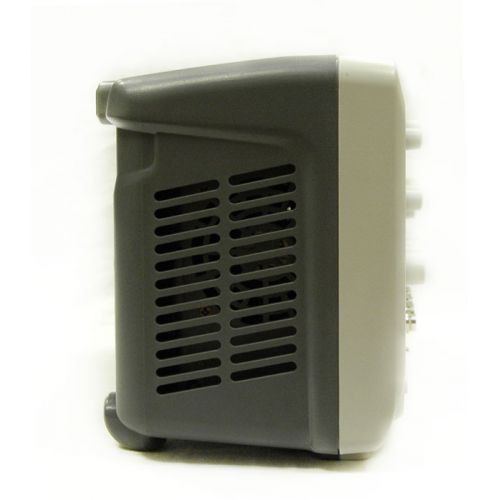

Запоминающие цифровые осциллографы семейства АОС предназначены для визуального контроля формы электрических сигналов на жидкокристаллическом индикаторе и для измерения их амплитудных и временных характеристик; принцип их работы базируется на аналого‑цифровом преобразовании входного сигнала с заданной частотой дискретизации и на сохранении цифровых данных в памяти для дальнейшей обработки и отображения. Приборы выполнены в моноблочном корпусе со съемным сетевым проводом питания, а на передней панели размещены органы управления горизонтальной и вертикальной развёртками, синхронизацией, режимами обработки и отображения, входы вертикальных каналов и внешней синхронизации, выход калибратора и разъём USB для подключения внешних носителей или принтера.

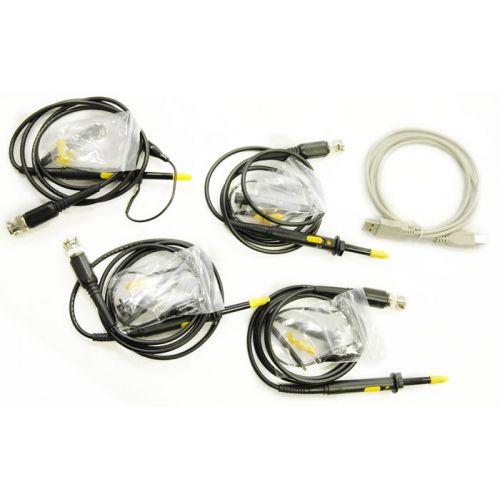

4 канала. Полоса пропускания - 300 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с-каждый канал). Эквивалентная частота дискретизации - 50 Гвыб/с. Память до 24К (12 К на канал) точек. Входной импеданс: 1 МОм / 13 пФ, 50 Ом. Курсорные измерения. 32 автоизмерений. Матем. функции. БПФ. Интерфейс: 2 USB-host, USB-device, LAN, PASS/FAIL. Дисплей: цветной, TFT, 7", 480х234. Вес: 4,5 кг. Размеры: 336 x 152 x 118 мм.

Программное обеспечение осциллографов выполняет управление режимами работы, обработку цифровых данных и их отображение на экране, а также передачу по интерфейсам; за счёт этого реализованы функции курсорных измерений, автоматических измерений, допускового контроля, математической обработки (+, -, ·, /) и быстрое преобразование Фурье. Контроль целостности ПО осуществляется автоматически при каждом запуске: после проверки контрольной суммы на дисплей выводятся идентификационное наименование и версия ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует МИ 3286-2010 – С.

Отличительные особенности запоминающего цифрового осциллографа АОС-5304:

• автоматические измерения: 32 типа.
  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
• курсорные измерения: ручные. слежение. авто
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• ограничение полосы: 20 МГц
• функция усреднения (4..256)
• пиковый детектор
• автоматический покадровый регистратор: 2500 кадров
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• интерполяция: Sin(x)/x, линейная
• математические операции: сложение, вычитание, умножение, деление
• инверсия сигнала
• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
• режим растяжки
• режим X-Y
• самописец: 100 мс/дел...50 с/дел
• встроенный 6-разрядный частотомер
• режим послесвечения
• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
• сохранение на USB-устройство
• РУССКОЯЗЫЧНОЕ МЕНЮ!!!

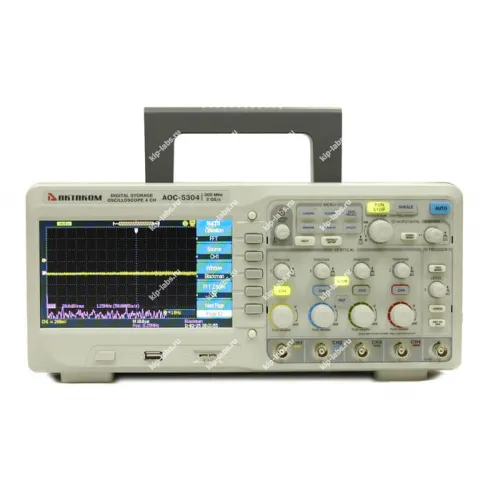

Органы управления осциллографов АОС-5ххх:

1. Кнопка включения и отключения меню
2. Индикатор активности регулятора ввода данных
3. Регулятор ввода данных
4. Кнопка AUTO. Автоматически включает и настраивает активный канал
5. Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
6. Кнопка вызова заводских настроек
7. Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
8. Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
9. Органы управления горизонтальной системой
10. Система управления запуском
11. Вход для сигнала внешнего запуска
12. Входы каналов CH1, CH2, CH3 или CH4
13. Зона функциональных кнопок для выбора различных функций и установок
14. Кнопка для распечатки и сохранения изображения
15. Кнопка входа в систему помощи (на английском языке)
16. Разъём интерфейса USB-host для подключения USB-носителя
17. ЖК-экран
18. Выход для компенсации пробников
19. Выключатель питания. Служит для включения и выключения прибора

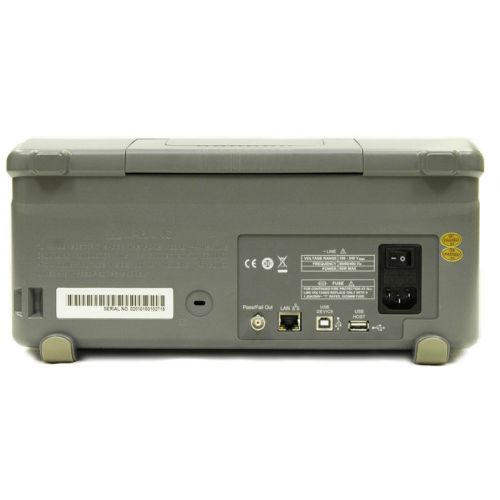

20. Разъем Pass/Fail Out для подключения внешнего управляемого устройства
21. Разъём USB-устройства для подключения осциллографа к персональному компьютеру
22. Разъем LAN для дистанционного управления
23. Разъём USB-host для подключения USB-накопителя или USB-принтера
24. Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания
