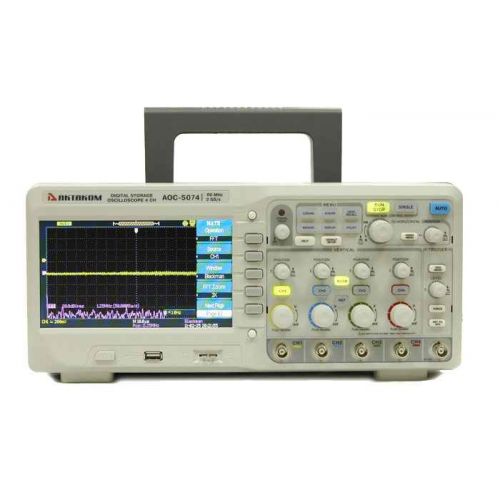

Осциллограф цифровой запоминающий АОС-5074

Назначение и принцип: Осциллограф цифровой запоминающий АОС-5074

Осциллограф цифровой запоминающий АОС-5074 используют для регистрации электрических сигналов с последующим их анализом; при этом инструмент фиксирует форму волны и позволяет вернуться к сохранённым записям для детального исследования. Прибор производится Актаком, что отражает его принадлежность к линейке измерительной аппаратуры производителя.

Устройство выполняет аналого‑цифровое преобразование входных сигналов и хранит полученные данные в памяти, что даёт возможность воспроизведения и просмотра ранее зарегистрированных кривых в удобном для инженера формате. Для передачи результатов и интеграции в рабочие процессы предусмотрены интерфейсы обмена данными, включая возможность сохранения на внешние носители.

Конструкция осциллографа предусматривает совместимость с различными пробниками и вспомогательными аксессуарами, что облегчает подбор средств съёма сигнала под конкретную задачу; на практике при эксплуатации возможна периодическая проверка калибровки и регулировка входных каналов. При калибровке и интеграции рассматривают также варианты использования последовательных интерфейсов и процедур самокалибровки как вспомогательных операций для поддержания точности измерений.

Функциональные опции

• Фиксация и сохранение форм сигналов в памяти для последующего детального анализа
• Несколько режимов срабатывания триггера, позволяющие выделять необходимые фрагменты сигнала
• Набор встроенных измерительных алгоритмов для оценки амплитудных и временных параметров
• Выполнение математических операций над каналами для получения дифференциальных и суммарных форм сигналов
• Интерфейсы для экспорта данных и интеграции результатов в автоматизированные системы

Сферы использования

АОС-5074 используют на испытательных полигонах и в лабораториях контроля для проверки работоспособности электронных узлов, при этом прибор применяют на участках серийного производства для оперативной диагностики. В работе устройство востребовано при сервисном обслуживании, отладке схем и мониторинге параметров модулей.

Осциллограф также подходит для учебных и исследовательских стендов, где требуется наглядная демонстрация формы сигналов и их преобразований. При эксплуатации рассматривают применение последовательных интерфейсов (например, RS-232C) и процедур самокалибровки как дополнительные средства для интеграции и поддержания требуемой точности измерений.

Дополнительная комплектация:

• миниклипса пружинная АСА-2554
• пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150,HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R
• пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS,DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro
• пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699
• пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08

Описание запоминающего цифрового осциллографа АОС-5074:

Осциллографы цифровые запоминающие АОС предназначены для исследования формы электрических сигналов через визуализацию на жидкокристаллическом дисплее и измерения их амплитудных и временных характеристик; принцип работы базируется на аналого‑цифровом преобразовании с заданной частотой дискретизации. Зарегистрированные цифровые данные помещаются в запоминающее устройство для последующей цифровой обработки и отображения на матричном цветном ЖК‑экране. Корпус выполнен как моноблок со съёмным сетевым шнуром питания. На передней панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией и режимами обработки отображения; здесь же находятся входы вертикальных каналов и внешней синхронизации, выход встроенного калибратора и USB‑разъём для подключения внешнего накопителя или принтера.

Отличительные особенности:

• автоматические измерения: 32 типа.
  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
• курсорные измерения: ручные. слежение. авто
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• ограничение полосы: 20 МГц
• функция усреднения (4..256)
• пиковый детектор
• автоматический покадровый регистратор: 2500 кадров
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• интерполяция: Sin(x)/x, линейная
• математические операции: сложение, вычитание, умножение, деление
• инверсия сигнала
• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
• режим растяжки
• режим X-Y
• самописец: 100 мс/дел...50 с/дел
• встроенный 6-разрядный частотомер
• режим послесвечения
• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
• сохранение на USB-устройство
• РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики:

Органы управления осциллографов АОС-5ххх:

1. Кнопка включения и отключения меню
2. Индикатор активности регулятора ввода данных
3. Регулятор ввода данных
4. Кнопка AUTO. Автоматически включает и настраивает активный канал
5. Зона кнопок вызова MENU: Кнопка UTILITY активирует различные сервисные функций. Кнопка MEASURE запускает режим автоизмерений. Кнопка ACQUIRE активирует режимы получения данных осциллографом. Кнопка SAVE/RECALL служит для сохранения и загрузки профилей настроек и осциллограмм. Кнопка CURSORS предназначена для включения режима курсорных измерений. Кнопка DISPLAY используется для изменения настроек экрана
6. Кнопка вызова заводских настроек
7. Зона кнопок управления RUN control: Кнопка RUN/STOP осуществляет поиск условий запуска, запуск и прекращение регистрации данных. Кнопка SINGLE служит для однократной регистрации сигнала
8. Органы управления вертикальной системой VERTICAL▲▼. Кнопка MATH предназначена для выполнения математических операций. Кнопка REF используется для сохранения и загрузки опорного сигнала
9. Органы управления горизонтальной системой
10. Система управления запуском
11. Вход для сигнала внешнего запуска
12. Входы каналов CH1, CH2, CH3 или CH4
13. Зона функциональных кнопок для выбора различных функций и установок
14. Кнопка для распечатки и сохранения изображения
15. Кнопка входа в систему помощи (на английском языке)
16. Разъём интерфейса USB-host для подключения USB-носителя
17. ЖК-экран
18. Выход для компенсации пробников
19. Выключатель питания. Служит для включения и выключения прибора
20. Разъем Pass/Fail Out для подключения внешнего управляемого устройства
21. Разъём USB-устройства для подключения осциллографа к персональному компьютеру
22. Разъем LAN для дистанционного управления
23. Разъём USB-host для подключения USB-накопителя или USB-принтера
24. Разъём для подключения кабеля питания с контактом заземления и тумблером включения питания

Комплект поставки:
