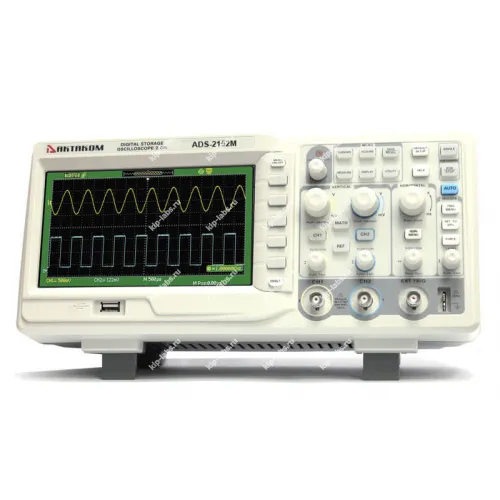

Осциллограф цифровой запоминающий ADS-2152M

Описание модели: Осциллограф цифровой запоминающий ADS-2152M

Осциллограф цифровой запоминающий ADS-2152M используют для отображения и анализа электрических сигналов в лабораторных, учебных и сервисных условиях. При этом прибор показывает временные и амплитудные характеристики сигналов в наглядной форме.

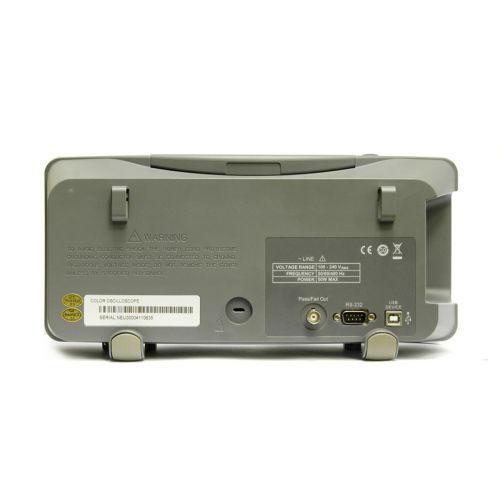

Модель выпускает Актаком, и она рассчитана на типовые операции с электронной техникой, что делает её применимой и в учебных классах, и в мастерских по ремонту; Кроме того, прибор относится к семейству измерительных устройств, представленному в разделе осциллографы. При необходимости возможна интеграция с внешними системами сбора данных через стандартные интерфейсы, например RS-232C, также стоит учитывать выбор дискретности измерений в зависимости от задачи.

Преимущества

• Интуитивно организованное меню и удобный пользовательский интерфейс.
• Возможность сохранять формы сигналов для последующего анализа и сравнения.
• Набор режимов триггера и инструментов измерения, покрывающий типовые диагностические задачи.
• Прочная конструкция корпуса и эргономично расположенные органы управления.

Область применения

• Проведение лабораторных исследований и учебных практикумов.
• Диагностика и ремонт электронных и радиотехнических устройств.
• Разработка и отладка узлов аналоговой и цифровой электроники.
• Контроль сигналов в производственных и сервисных условиях.

Принцип работы основан на аналого-цифровом преобразовании входного сигнала с заданной частотой дискретизации и сохранении цифровых данных в запоминающем устройстве для последующей обработки и вывода на цветной ЖК-дисплей. Это обеспечивает визуализацию формы сигнала и замер его амплитудно-временных характеристик.

Программное обеспечение управляет режимами работы, обрабатывает цифровые данные и формирует отображение на экране, при этом реализованы функции курсорных и автоматических измерений, допускового контроля и математической обработки (+, -, ·, /, быстрое преобразование Фурье). Контроль целостности ПО выполняется автоматически при каждом запуске, и после проверки контрольной суммы на дисплее отображаются идентификационное наименование и версия ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует МИ 3286-2010 – С.

Ключевые технические характеристики:

• автоматические измерения: 32 типа.
  14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
  18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
• курсорные измерения: ручные. слежение. авто
• хранение: 20 осциллограмм, 20 установок, 2 опорных маски
• ограничение полосы: 20 МГц
• функция усреднения (4..256)
• пиковый детектор
• автоматический покадровый регистратор: 2500 кадров
• цифровые фильтры: НЧ, ВЧ, полосовой, режективный
• интерполяция: Sin(x)/x, линейная
• математические операции: сложение, вычитание, умножение, деление
• инверсия сигнала
• быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
• режим растяжки
• режим X-Y
• самописец: 100 мс/дел...50 с/дел
• встроенный 6-разрядный частотомер
• режим послесвечения
• тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
• форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
• сохранение на USB-устройство
• РУССКОЯЗЫЧНОЕ МЕНЮ!!!

Технические характеристики:

Комплект поставки:
